BroodMinder-Cell 3G (BRM-44 & BRM-50)
Die BroodMinder-Cell 3G-Hubs (Modelle BRM-44 und BRM-50) sind seit 2018 in Betrieb. Diese Hubs sammeln Daten von nahegelegenen BroodMinder-Geräten und übertragen sie automatisch über ein Mobilfunknetz an MyBroodMinder.
Verfügbarkeit des 3G-Netzwerks
3G-Netzwerke wurden bereits in mehreren Ländern, einschließlich der Vereinigten Staaten, abgeschaltet. Diese Hubs funktionieren jedoch weiterhin in Regionen, in denen kompatible Mobilfunknetze verfügbar sind.
Überprüfen Sie vor der Fehlersuche Ihres Hubs, ob in Ihrer Region noch ein kompatibles 3G-Netzwerk verfügbar ist.
Dieser Leitfaden behandelt Installation, Konfiguration, Wartung und Fehlersuche für diese älteren Modelle.
1. Erste Schritte
Welche App sollten Sie verwenden?
Die ältere BroodMinder-Cell App bleibt die Hauptanwendung zur Konfiguration und Fehlersuche der BRM-44 und BRM-50 Hubs.
Sie bietet Zugriff auf erweiterte Funktionen, einschließlich:
- Hub-Konfiguration und Diagnosen
- Mobilfunknetz-Diagnosen
- Benutzerdefinierte APN-Konfiguration
- Modem-Kommunikationsprotokolle
- Verwaltung des Tiefschlafs
Die neuere BroodMinder Bees App unterstützt ebenfalls bestimmte Funktionen, einschließlich der APN-Konfiguration, ersetzt jedoch nicht alle erweiterten Diagnosen, die in der älteren Cell App verfügbar sind.
BroodMinder-Cell App: Android
Welche App sollte ich verwenden?
Für die grundlegende Hub-Überwachung und APN-Konfiguration können Sie die BroodMinder Bees App verwenden.
Für erweiterte Mobilfunkdiagnosen und Fehlersuche verwenden Sie die ältere BroodMinder-Cell App.
Schnellstart
- Synchronisieren Sie alle Ihre BroodMinder-Geräte und stellen Sie sicher, dass deren Daten vor dem Start des Hubs an MyBroodMinder hochgeladen wurden.
- Platzieren Sie den Hub in Ihrem Bienenstand, wobei das Solarpanel zur Sonne zeigt.
- Installieren und öffnen Sie die BroodMinder-Cell App.
- Finden Sie Ihren Hub in der Liste der nahegelegenen Geräte.
- Wählen Sie Tiefschlaf beenden, falls der Hub im Tiefschlafmodus ist.
- Überprüfen Sie die Konfiguration des Mobilfunknetzes und den APN, falls erforderlich.
- Lassen Sie den Hub eine Mobilfunkverbindung herstellen.
Sobald die Verbindung hergestellt ist, sollten die Daten innerhalb von etwa einer Stunde in MyBroodMinder angezeigt werden.
Mobilfunkverbindung
Die Mobilfunkverbindung hängt von der Verfügbarkeit des lokalen Netzwerks, der Signalstärke und einer aktiven SIM-Karte ab.
Wenn Ihr Hub keine Verbindung herstellt, beziehen Sie sich auf den Abschnitt Fehlersuche im Mobilfunknetz.
2. Installation des Hubs
Der BroodMinder-Cell Hub kann je nach Ihrem Bienenstand in mehreren Konfigurationen installiert werden.
Die Halterung auf der Rückseite des Elektronikgehäuses kann umgedreht werden, um verschiedene Montagestrukturen zu ermöglichen.
Installationsempfehlungen
Solarstrahlung
- Positionieren Sie das Solarpanel so, dass es so viel direktes Sonnenlicht wie möglich erhält.
- Etwa 4 Stunden gutes direktes Sonnenlicht können die Batterie unter geeigneten Bedingungen vollständig aufladen.
- Eine vollständig aufgeladene Batterie kann typischerweise 3–4 Tage Betrieb ohne gutes Sonnenlicht bieten.
Maximieren Sie die Solaraufladung
Installieren Sie den Hub in einem offenen Bereich, in dem das Solarpanel mehrere Stunden täglich direktes Sonnenlicht erhält.
Vermeiden Sie es, das Panel unter Ästen oder in Bereichen zu platzieren, die den Großteil des Tages im Schatten bleiben.
Mobilfunkempfang
- Vermeiden Sie Standorte, an denen Bäume oder andere Hindernisse den Mobilfunkempfang erheblich reduzieren.
- Das Montieren des Hubs direkt an einem Baum kann in Gebieten mit schwachen Signalen zu Verbindungsproblemen führen.
- In schwierigen Empfangsbedingungen kann eine hochsensibler Mobilfunkantenne hilfreich sein.
Verbesserung des Mobilfunkempfangs
Wenn Ihr Hub Schwierigkeiten hat, eine Verbindung zum Mobilfunknetz herzustellen, versuchen Sie, ihn an einen offenere Stelle zu bewegen.
In extremen Fällen kann eine empfindlichere Mobilfunkantenne erforderlich sein. Kontaktieren Sie support@broodminder.com für Unterstützung.
Montage
- Verwenden Sie Kabelbinder oder Rohrschellen, um den Hub zu sichern.
- Ein kurzer Metallzaunpfahl (ca. 90 cm) ist eine praktische Montageslösung.
- Einige Zaunpfähle haben Laschen, die leicht gebogen werden können, um den Hub aufzunehmen.
- Sichern Sie den unteren Teil des Geräts mit einem Kabelbinder, um Bewegungen zu verhindern.
Installation
Stellen Sie sicher, dass die Installation stabil ist und dass das Solarpanel den ganzen Tag über Sonnenlicht ausgesetzt bleibt.
3. Solar-Batterie und Immer-Ein-Modus
Die solarbetriebene Konfiguration verwendet eine Voltaic V15-Batterie.
BroodMinder-Hubs, die mit dieser Batterie ausgestattet sind, werden mit der Batterie im Immer-Ein-Modus geliefert.
Unter normalen Umständen sollten Sie das Elektronikgehäuse nicht öffnen oder die Batterieeinstellungen ändern müssen.
Verständnis der beiden Betriebsmodi
Die Voltaic V15-Batterie unterstützt zwei Betriebsmodi.
| Modus | Verhalten |
|---|---|
| Immer-Ein | Strom bleibt kontinuierlich verfügbar |
| Auto-Ausschalten | Strom schaltet sich nach etwa 20 Minuten unter Bedingungen mit geringer Last automatisch ab |
Immer-Ein-Modus erforderlich
Die Batterie muss im Immer-Ein-Modus bleiben, damit der Hub kontinuierlich betrieben werden kann.
Wenn die Batterie auf den Auto-Ausschalten-Modus eingestellt ist, kann der Hub nach etwa 20 Minuten den Betrieb einstellen.
Verhindern Sie versehentliches Ändern des Modus
Das Halten der V15-Einschalttaste für mehr als etwa 6 Sekunden wechselt zwischen den Modi Immer-Ein und Auto-Ausschalten.
Lassen Sie die Standardeinstellungen
BroodMinder-Hubs werden mit der V15-Batterie bereits im Immer-Ein-Modus konfiguriert geliefert.
Wenn Sie die Einschalttaste nicht über einen längeren Zeitraum gedrückt gehalten haben, gibt es normalerweise keinen Grund, etwas zu ändern.
So überprüfen Sie den Batteriemodus
Wenn Sie vermuten, dass sich der Batteriemodus geändert hat:
- Decken Sie das Solarpanel ab, um die Batterieanzeige-Lichter leichter interpretieren zu können.
- Drücken und halten Sie die V15-Einschalttaste.
- Nach etwa 6 Sekunden blitzen die LEDs dreimal.
- Beobachten Sie, was unmittelbar nach den drei Blitzen passiert.
Immer-Ein-Modus (korrekt):
Das Anzeige-Licht bleibt einige Sekunden nach den drei Blitzen eingeschaltet.
Lassen Sie die Einschalttaste los.
Auto-Ausschalten-Modus (inkorrekt): Die Anzeigeleuchten schalten sich sofort nach den drei Blitzen aus.
Wiederholen Sie das Verfahren, um in den Immer-Ein-Modus zurückzukehren.
Dieses Verfahren ändert den Batteriemodus
Das Halten der Einschalttaste für 6 Sekunden wechselt zwischen den Modi Immer-Ein und Automatisch-Ausschalten.
Führen Sie dieses Verfahren nur durch, wenn Sie die aktuelle Einstellung überprüfen oder korrigieren müssen.
Video: Aktivierung des Immer-Ein-Modus
4. Verständnis der Anzeigeleuchten
Die BRM-44 und BRM-50 Hubs verwenden Anzeige-LEDs, um ihren Betriebsstatus anzuzeigen.
Typische Startsequenz
Wenn der Hub startet, sollten Sie normalerweise die folgende Sequenz beobachten:
- D1 (orange): Blinkt mehrmals während der Initialisierung.
- PWR1 (grün): Leuchtet auf, wenn das Mobilfunkmodem mit Strom versorgt wird.
- STAT (gelb): Leuchtet während der Aktivität des Mobilfunkmodems.
- Sobald die Mobilfunkverbindung hergestellt ist und der Kommunikationszyklus abgeschlossen ist, schalten sich die Anzeigeleuchten aus.
Das Ausschalten der Lichter ist normal
Nach einem erfolgreichen Mobilfunkkommunikationszyklus schalten sich die Anzeigeleuchten aus.
Dies ist ein normales Verhalten und bedeutet nicht unbedingt, dass der Hub nicht mehr funktioniert.
Startbilder
Überprüfung der Modemstromversorgung
Öffnen Sie die BroodMinder-Cell App und navigieren Sie zu:
Konfigurieren > Diagnosen > Mobilfunknetz
Beim Ausführen der Mobilfunkdiagnose sollte die grüne PWR1 LED leuchten.
Dies zeigt an, dass das Mobilfunkmodem mit Strom versorgt wird.
5. Installieren oder Ersetzen der SIM-Karte
Der Mobilfunkhub benötigt eine kompatible SIM-Karte, um eine Verbindung zum Mobilfunknetz herzustellen.
Vor dem Umgang mit der SIM ausschalten
Trennen Sie den Hub von der Stromversorgung, bevor Sie die Platine entfernen oder die SIM-Karte handhaben.
Video-Tutorial
Installationsverfahren
- Trennen Sie den Hub von der Stromversorgung.
- Ziehen Sie die 3G Clic Platine ab.
- Suchen Sie den metallenen SIM-Kartenhalter.
- Schieben Sie den metallenen Halter mit Ihrem Daumen nach oben in Richtung Antenne.
- Heben Sie den Halter an und entfernen Sie die vorhandene SIM-Karte, falls vorhanden.
-
Setzen Sie die neue SIM-Karte in der richtigen Ausrichtung ein.
-
Schließen Sie den metallenen Halter.
-
Schieben Sie ihn nach unten, um die SIM-Karte zu verriegeln.
-
Schließen Sie die Platine wieder an und stellen Sie die Stromversorgung wieder her.
Überprüfen Sie die Position der SIM-Karte
Stellen Sie sicher, dass die SIM-Karte korrekt positioniert und sicher verriegelt ist, bevor Sie den Hub mit Strom versorgen.
Eine falsch installierte SIM-Karte kann verhindern, dass der Hub im Mobilfunknetz registriert wird.
6. Verbindung mit dem Mobilfunknetz herstellen
Gelegentlich kann ein Hub ein Mobilfunknetz erkennen, aber keine funktionierende Datenverbindung herstellen.
Dies kann aus mehreren Gründen geschehen:
- Das lokale 3G-Netzwerk ist nicht verfügbar oder wurde abgeschaltet.
- Die Mobilfunksignalstärke ist unzureichend.
- Die SIM-Karte ist inaktiv oder inkompatibel.
- Die APN-Konfiguration ist falsch.
- Das Mobilfunkmodem kann keine Datensitzung herstellen.
Erkennen eines Verbindungsproblems
In der BroodMinder-Cell App kann der Hub im Zustand Mobilfunkdienst wird erworben bleiben.

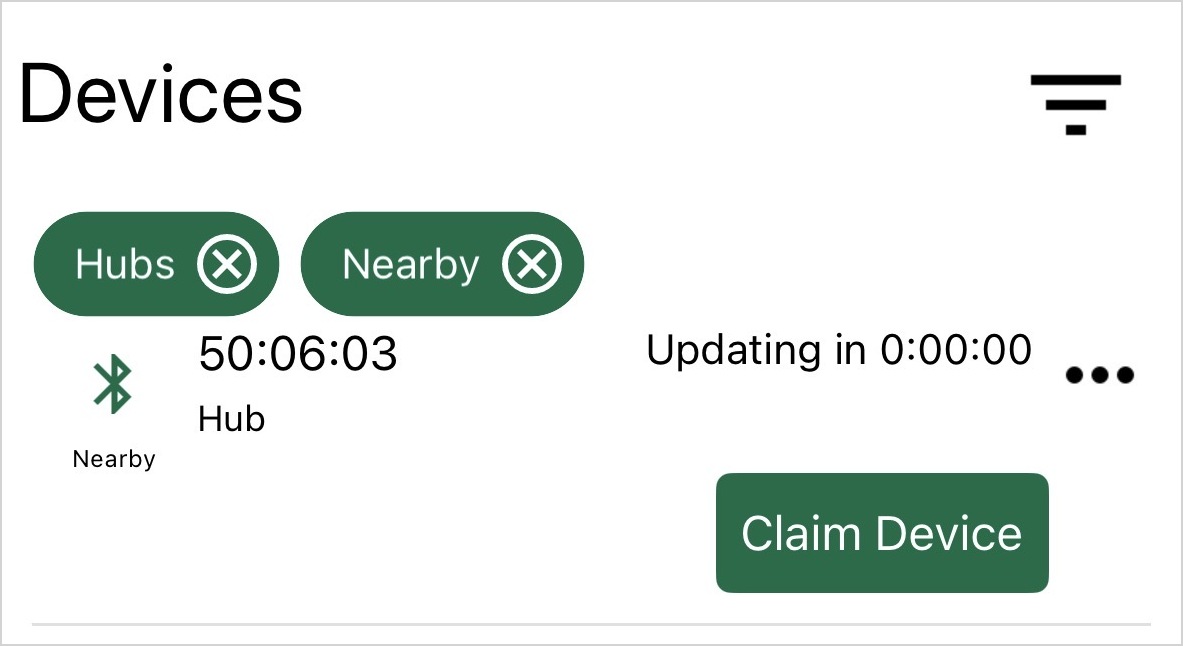

In der BroodMinder Bees App sehen Sie möglicherweise:
Aktualisierung in 0:00:00
Dies kann darauf hindeuten, dass der Hub keine erfolgreiche Verbindung zum Mobilfunknetz herstellen konnte, um die aktuelle Uhrzeit abzurufen.
Erster Schritt zur Fehlersuche
Wenn der Hub im Zustand Mobilfunkdienst wird erworben bleibt, beginnen Sie mit der Überprüfung der APN-Konfiguration.
Überprüfen Sie auch, ob Ihre SIM-Karte aktiv ist und ob ein kompatibles 3G-Netzwerk in Ihrer Nähe verfügbar ist.
7. Konfigurieren des APN
Ein Access Point Name (APN) identifiziert das Netzwerk-Gateway, das von der SIM-Karte verwendet wird, um eine mobile Datenverbindung herzustellen.
Jeder SIM-Anbieter kann einen anderen APN erfordern.
Für BroodMinder Hubs, die 1NCE SIM-Karten verwenden, lautet der APN:
iot.1nce.net
Verwenden Sie den richtigen APN
Der APN muss mit Ihrem SIM-Anbieter übereinstimmen.
Verwenden Sie den 1NCE APN nicht mit einem anderen Anbieter, es sei denn, dieser Anbieter weist Sie ausdrücklich an, dies zu tun.
Option A: Verwendung der BroodMinder-Cell App
Öffnen Sie die BroodMinder-Cell App und navigieren Sie zu:
Konfigurieren > Diagnosen > Mobilfunknetz > Benutzerdefinierter APN
Geben Sie den von Ihrem SIM-Anbieter bereitgestellten APN ein.

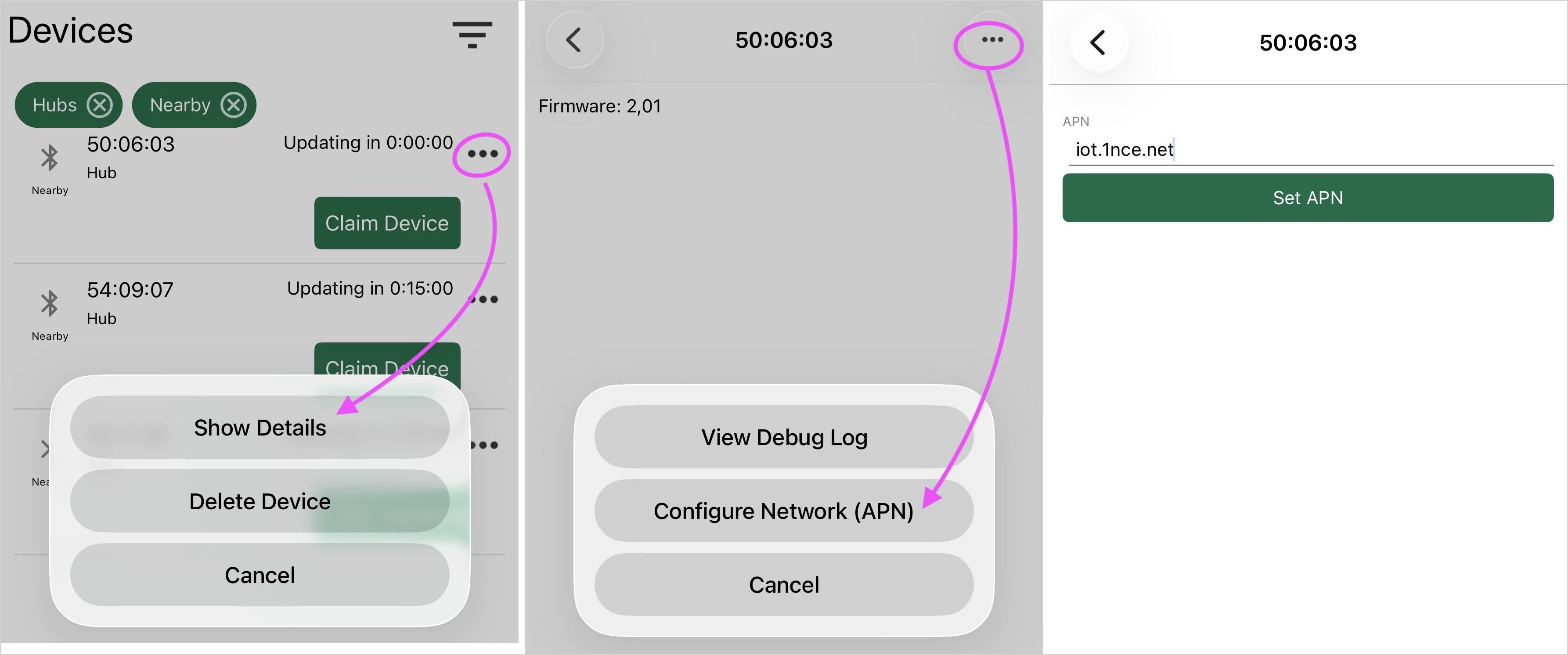

Option B: Verwendung der BroodMinder Bees App
Obwohl die ältere BroodMinder-Cell App fortgeschrittenere Diagnosefunktionen bietet, wird die APN-Konfiguration auch in der neueren BroodMinder Bees App unterstützt. Sie können die APN sowohl für die BRM-44- als auch für die BRM-50-Hubs direkt über die Bees App ändern.
Nach der Änderung der APN
Nach der Änderung der APN lassen Sie dem Hub Zeit, um eine neue mobile Verbindung zu versuchen.
Wenn die Verbindung weiterhin fehlschlägt, verwenden Sie die Modemdiagnose, die im nächsten Abschnitt beschrieben ist.
8. Erweiterte Fehlersuche: Modemkommunikation
Wenn der Hub nach der Überprüfung der APN immer noch keine mobile Verbindung herstellen kann, können Sie die Modemkommunikationsprotokolle überprüfen.
Diese Funktion ist in der alten BroodMinder-Cell App verfügbar.
Erfassen eines Modemprotokolls
- Schalten Sie den Hub aus.
- Öffnen Sie die BroodMinder-Cell App.
- Schalten Sie den Hub wieder ein.
-
Navigieren Sie schnell zu:
Konfigurieren > Diagnosen > Modemkommunikation -
Beobachten Sie die Modemkommunikationsnachrichten.
- Lassen Sie den Prozess fortfahren, bis die Kommunikation stoppt.
- Kopieren Sie das vollständige Protokoll.
Support kontaktieren
Wenn Sie das Problem nicht identifizieren können, senden Sie das vollständige Modemprotokoll an support@broodminder.com.
Geben Sie Ihr Hub-Modell, Land, SIM-Anbieter und eine Beschreibung des Verbindungsproblems an.
Verständnis einer erfolgreichen Verbindung
Ein typischer erfolgreicher Modemstart umfasst mehrere Phasen.
1. Modeminitialisierung
Der Hub sendet AT-Befehle zur Initialisierung des Modems.
2. Überprüfung der Mobilfunksignalstärke
Die +CSQ-Antwort liefert Informationen über das Mobilfunksignal.
3. Herstellung einer Datenverbindung
Die zugewiesene IP-Adresse zeigt an, dass das Modem erfolgreich eine Paketdatenverbindung hergestellt hat.
4. Kommunikation mit dem Server
Eine erfolgreiche Kommunikationssequenz kann Folgendes umfassen:
Eine HTTP 200 OK-Antwort zeigt an, dass der Server die Anfrage erfolgreich verarbeitet hat.
Vollständiges Beispiel eines erfolgreichen Startprotokolls
Das folgende ist ein Beispiel für ein erfolgreiches Modemkommunikationsprotokoll, das auf einem alten 3G-Hub aufgezeichnet wurde.
??? example "Vollständiges Modemprotokoll anzeigen"
```text
AT
+UMWI: 0,1
+UMWI: 0,2
+UMWI: 0,3
+UMWI: 0,4
AT
OK
AT+UGPIOC=23,0,1
AT+UGPIOC=23,0,1
OK
AT&F0
AT&F0
OK
ATE0
ATE0
OK
AT&K3
OK
AT+CSQ
+CSQ: 14,1
AT+UPSD=0,1,"hologram0,1,""
OK
AT+UPSDA=0,3
OK
AT+ctzu=1
OK
AT+UPSND=0,0
+UPSND: 0,0,"10.59.51.129"
OK
OK
beekeeping_BaseURL?250043A5001045050043A0104000001000140000000000999999999999999.","r.txt"
OK
+UUHTTPCR: 0,1,1
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",50,"HTTP/1.0 200 OK
Content-Type: application/vnd.api"
OK
no more
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",50,".cellresponsewrappermedia+json
X-Appengine-Log-Fl"
OK
no more
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",50,"ush-Count: 0
X-Cloud-Trace-Context: b54c6eae28321"
OK
no more
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",50,"ff97d2787042a9e8a98
Date: Sun, 20 Sep 2020 15:48:"
OK
no more
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",50,"01 GMT
Server: Google Frontend
Content-Length: 4"
OK
no more
AT+URDFILE="r.txt"
+URDBLOCK: "r.txt",47,"2
{"code":"200","t":"[1600616881s2881h15]"}
"
OK
```
Historisches Protokoll
Dieses Beispiel wurde im September 2020 aufgezeichnet.
Einige Netzwerkparameter, Serverantworten und Modembefehle können je nach SIM-Anbieter, Firmware-Version und Netzwerk-Konfiguration variieren.
Beispiel: Falsche APN
Eine falsche APN kann verhindern, dass das Modem eine mobile Datenverbindung herstellt, selbst wenn ein Netzwerk erkannt wird.
Das folgende Beispiel vergleicht eine fehlgeschlagene Verbindung aufgrund einer falschen APN mit einer erfolgreichen Verbindung.
Diagnose eines APN-Problems
Wenn Ihr Protokoll dem fehlgeschlagenen Beispiel ähnelt, überprüfen Sie die für Ihre SIM-Karte konfigurierte APN.
Ein Hub kann ein Mobilfunknetz erfolgreich erkennen, aber dennoch scheitern, eine Datenverbindung herzustellen, wenn die APN falsch ist.
9. Checkliste zur Fehlersuche
Wenn Ihr BRM-44- oder BRM-50-Hub keine Daten hochlädt, überprüfen Sie Folgendes:
| Überprüfen | Was zu überprüfen ist |
|---|---|
| Strom | Batterie ist geladen und der Hub schaltet sich ein |
| Solarbatterie | V15-Batterie befindet sich im Immer-Ein-Modus |
| Mobilfunkabdeckung | Ein kompatibles 3G-Netzwerk ist lokal weiterhin aktiv |
| Signal | Hub ist installiert, wo der Mobilfunkempfang ausreichend ist |
| SIM-Karte | SIM ist korrekt installiert und aktiv |
| APN | APN entspricht dem Anbieter der SIM-Karte |
| Modem | Start-LEDs verhalten sich wie erwartet |
| Diagnose | Modem-Trace zeigt erfolgreiche Netzwerkregistrierung und Datenkommunikation |
| MyBroodMinder | Daten werden von der Cloud-Plattform empfangen |
3G-Netzabschaltung
Wenn Ihr lokaler Mobilfunkanbieter den 3G-Dienst eingestellt hat, kann der Hub möglicherweise nicht mehr verbinden, unabhängig von seiner Konfiguration.
In diesem Fall wird das Ändern des APN oder der SIM-Karte die Konnektivität nicht wiederherstellen, es sei denn, ein anderes kompatibles Netzwerk bleibt verfügbar.
Haben Sie weiterhin Probleme?
Wenn der Hub weiterhin keine Verbindung herstellt, erfassen Sie ein Modem-Trace und kontaktieren Sie den BroodMinder-Support.
Support: support@broodminder.com
