BroodMinder W4

Note

W4-Skala ist nur in Europa erhältlich.

BroodMinder-W4 ist eine professionelle Wabe-Skala, speziell für die mobile Imkerei entwickelt. Es handelt sich um eine robuste, leichte und hochpräzise Waage, die in jeder Art von Konfiguration installiert werden kann. Dank der 4 x 100 kg hochpräzisen Lastzellen ist sie unempfindlich gegenüber der Ausrichtung oder Zentrierung der Wabe und lässt sich einfach auf Holz- oder Metallpaletten montieren.

Wie bei allen anderen Wabe-Skalen unseres Sortiments wird die W4 die geringsten Gewichtsveränderungen der Bienenwabe genau messen, wodurch der Beginn und die Intensität des Nektarflusses erkannt werden können. Sie verbessert zudem die Überwinterung der Bienenvölker und die Verwaltung des Frühjahrswachstums und beschreibt präzise die Aktivität der Sammlerinnen während des Tages.

Empfohlen für mobile Imker, um die Verwaltung der Bienenvölker zu optimieren, während Zeit und Transportkosten reduziert werden.

Installation

Die W4-Balken sind 50 cm lang. Sie können typischerweise längs zur Wabe (links/rechts) montiert werden, aber auch quer (vorne/hinten). Alles hängt von Ihren Präferenzen und Einschränkungen ab. Die Genauigkeit bleibt unverändert.

Diese Waage ist speziell für mobile Imker entwickelt. Die Aluminiumstruktur ist 4 mm dick und verfügt über gefräste Oberflächen oben und unten, um das Verrutschen der Wabe zu verhindern.

Für diejenigen, die Nicot(r)-Böden verwenden, nutzt die Waage deren Eigenschaften. Die Nutzungen passen sich dem Boden an und verhindern so ein Verrutschen der Wabe.

Es besteht auch die Möglichkeit, Zentrierstifte an der Waage zu montieren, wofür eine vorgesehene Markierung zum Bohren vorhanden ist (siehe obige Abbildung).

Montage auf Paletten

Wenn Sie Ihre Waben migrieren, müssen Sie die Wabe nicht einmal entfernen, sondern können sie in der Installation lassen. Dazu müssen Sie die Waage an Ihre Paletten anbringen.

• Bei Holzpaletten bohren Sie einfach zwei Löcher in die Unterseite des Balkens und schrauben sie an die Palette

• Bei Metallpaletten können Sie bohren und einen Stift verwenden

Dann können Sie Ihre Paletten sicher handhaben und heben.

Sobald Sie auf Ihrem LKW sind, können Sie die Paletten ohne Sorge befestigen. Das maximale Nenngewicht dieser Waage beträgt 400 kg. Die Befestigung kann das Gewicht auf 150–200 kg erhöhen.

Wartung

Die BroodMinder-W4 benötigt sehr wenig Wartung. Sie wird mit zwei AA-Alkali-Batterien betrieben, die typischerweise 4 bis 5 Jahre halten, wenn die Standard-Messfrequenz von stündlich verwendet wird.

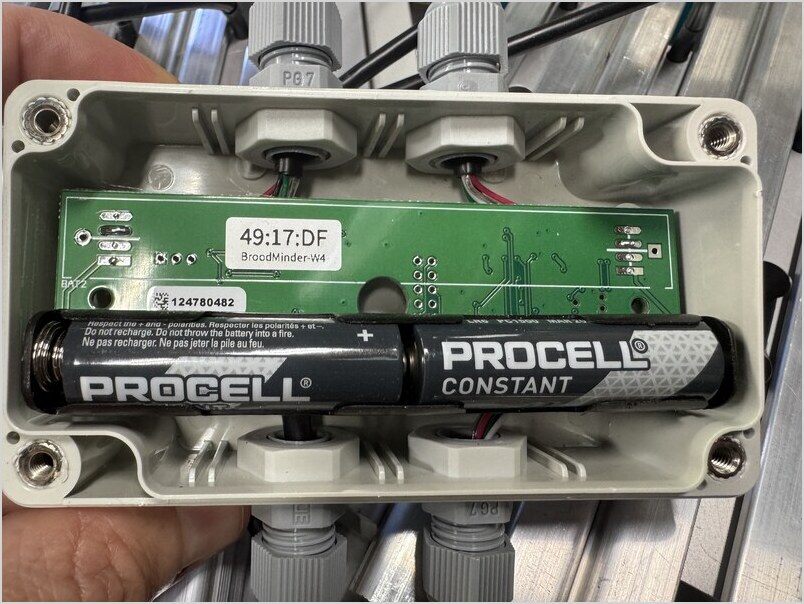

Um die Batterien zu ersetzen, öffnen Sie einfach das Gehäuse und entfernen Sie sie aus dem Batteriefach.

Wenn neue Batterien installiert werden, sollte das LED-Licht des Geräts blinken. Da sich das LED-Licht auf der Rückseite der Platine befindet, wird das Licht als Reflexion am Boden des Gehäuses sichtbar sein.

Im Rahmen der jährlichen Wartung, idealerweise vor Beginn der Imker-Saison, empfehlen wir:

• zu prüfen, dass die Gehäuseabdichtungen in gutem Zustand sind;
• zu überprüfen, dass die Kabeldurchführungen ordnungsgemäß festgezogen sind.

Fehlerbehebung

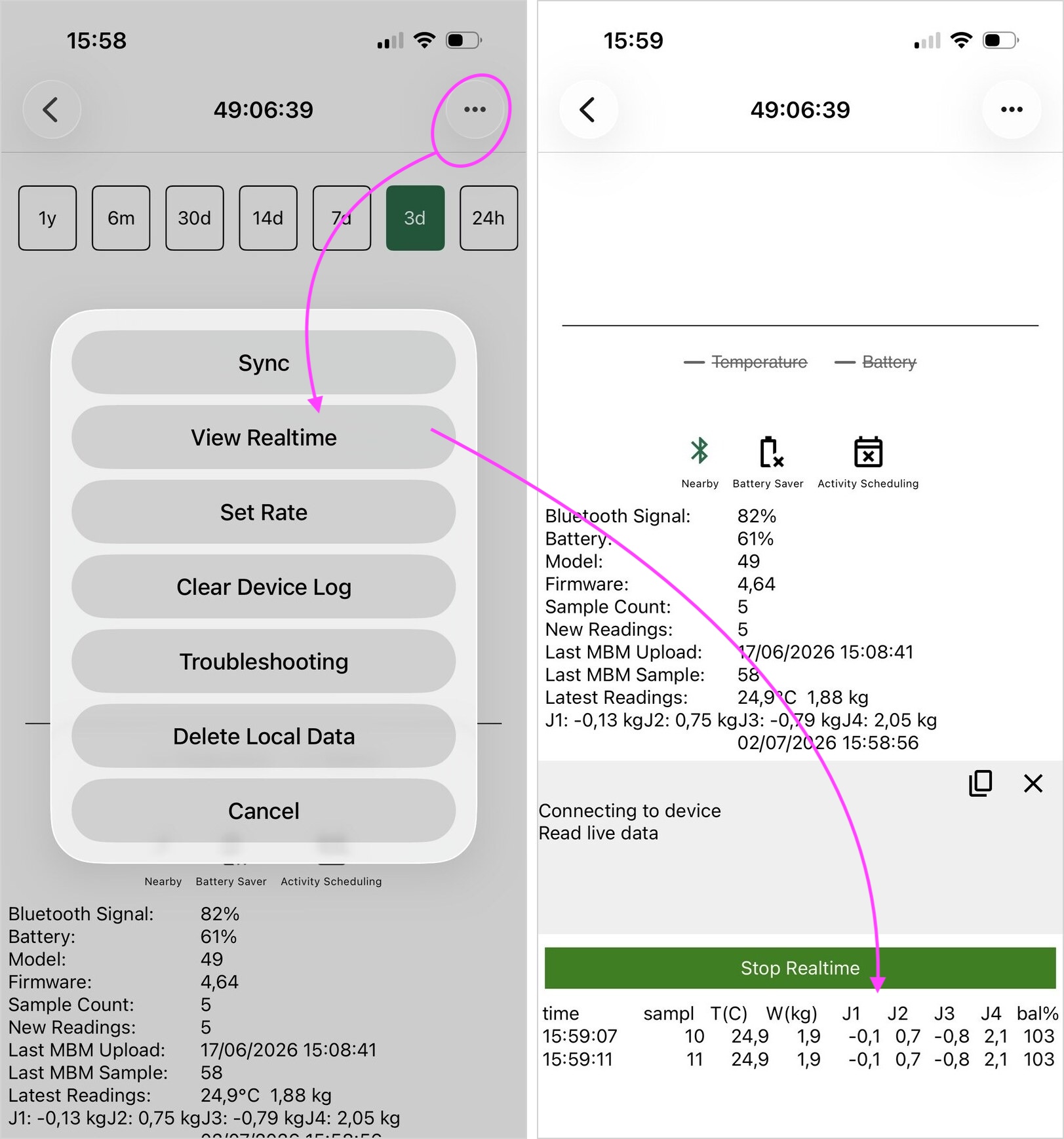

Wenn Sie die Waage beheben müssen, ist der einfachste Ansatz, das Gerät in den Echtzeit-Ansichtsmodus zu versetzen und manuell Druck auf jede Lastzelle auszuüben, während Sie die Messungen beobachten.

Sie können auch ein bekanntes Gewicht auf die Waage legen, um zu überprüfen, ob die Messungen genau sind.

Navigieren Sie zu:

Bees > Devices > ... > Show Details > ... > View Real Time

Tare und Kalibrierung

Sie können die Waage auch neu taren oder neu kalibrieren, falls erforderlich. Dies ist unter normalen Betriebsbedingungen selten notwendig, aber diese Funktionen wurden in die Bees App integriert, um die Feldwartung und den Fernsupport zu vereinfachen.

Die vollständige Kalibrierungsprozedur wird hier beschrieben.

Messfrequenz

Standardmäßig erfasst die BroodMinder-W4 jede Stunde eine Messung. Sie können die Protokollierfrequenz auf 15 oder 5 Minuten erhöhen, falls erforderlich.

Höhere Messraten sind besonders nützlich für Forschungsprojekte oder wenn spezifische Ereignisse detailliert untersucht werden sollen. Für standardmäßige Imkereianwendungen empfehlen wir jedoch, das Standardintervall von 1 Stunde beizubehalten. Dies maximiert die Akkulaufzeit, während Sie dennoch unerwartete Ereignisse erfassen können, dank der Funktion WeightMinder.

Um das Protokollierintervall zu ändern:

Bees > Devices > ... > Show Details > ... > Set Rate

WeightMinder

Es gibt mehrere diskrete Ereignisse, die das Gewicht der Wabe erheblich beeinflussen können, wie z. B. Inspektionen, starke Nektarflüsse oder Schwarmereignisse. Bei der Analyse dieser Ereignisse sind stündliche Messungen oft nicht ausreichend, um das Geschehen richtig zu charakterisieren.

Eine Option wäre, die Messfrequenz dauerhaft zu erhöhen. Dies hat jedoch den Nachteil einer viel größeren Datenmenge – meist unnötig – sowie einer reduzierten Akkulaufzeit, was ein kritischer Faktor ist, wenn relativ seltene Ereignisse erfasst werden sollen.

Um dies zu beheben, haben wir WeightMinder entwickelt, eine adaptive Funktion, die direkt in die Firmware integriert ist. Der Algorithmus überwacht kontinuierlich die Gewichtsveränderungen der Wabe und erhöht automatisch die Protokollierfrequenz, wenn signifikante Schwankungen erkannt werden.

Funktionsweise

Wenn ein Gewichtsverlust oder -gewinn von 1 kg überschreitet, wechselt der Logger vom Standardintervall von 1 Stunde auf ein 30-Minuten-Intervall. Sobald dieser Modus aktiv ist, werden die Messungen weiterhin alle 30 Minuten durchgeführt, solange sich die Gewichtsveränderungen um 0,5 kg bewegen. Wenn die Gewichtsschwankungen unter diesem Schwellenwert stabilisieren, kehrt das System automatisch zum Standardprotokollierintervall von 1 Stunde zurück. WeightMinder sorgt dafür, dass bei gleichzeitiger Aufrechterhaltung einer niedrigen Standard-Logging-Rate dennoch detaillierte Informationen während bedeutender Ereignisse erfasst werden, wobei der Auswirkung auf die Akkulaufzeit und die Datenspeicherung minimiert wird.

Typische Anwendungsfälle

• Bienenvorbehalte
• Schwarmereignisse
• Zeiträume mit außergewöhnlich starkem Nektarfluss

Note

Dieses Feature ist ab der Firmware-Version 4.64 verfügbar.

WeightMinder ist nur aktiv, wenn der Logger mit einem 1-Stunden-Logging-Intervall konfiguriert ist. Wenn ein anderes Logging-Intervall ausgewählt wird, ist das Feature deaktiviert.

Automatische Zeitkorrektur

Ab Firmware-Version 4.64 unterstützen alle XLR-basierten Geräte, einschließlich der Modelle 49, 57, 58 und 63, automatische Zeit-Synchronisation.

Diese Firmware führt die Fähigkeit ein, dass XLR-Geräte ihre interne Uhr regelmäßig mit der genauen Netzwerkzeit synchronisieren können.

Historisch gesehen hingen die Geräteuhren ausschließlich vom internen Oszillator des Mikrocontrollers ab. Obwohl dies für die meisten Bienenzuchtanwendungen ausreichend genau war, drifteten diese Uhren im Laufe der Zeit natürlich. Im Durchschnitt beobachteten wir einen Drift von bis zu einer Minute pro Monat. Bisher war die einzige Möglichkeit, diesen Drift zu korrigieren, die manuelle Synchronisation des Geräts, da jede Synchronisation die interne Uhr mit der aktuellen Zeit aktualisierte.

Mit der Firmware 4.64 können Geräte automatisch aktualisierte Netzwerkzeit alle 7 Tage empfangen, wodurch langerfristiger Uhrdrift effektiv eliminiert wird.

Funktionsweise

Dieses Feature arbeitet in Kombination mit einem BroodMinder-T91 Cellular Hub, der im Bienengarten installiert ist.

Der Hub sendet regelmäßig genaue Netzwerkzeit, die vom Mobilfunknetz abgerufen wird. Nahegelegene XLR-Geräte, wie Waagen und BeeDars, empfangen diese Informationen und aktualisieren ihre interne Uhr ungefähr alle sieben Tage.

Dadurch wird jeder angesammelte Drift automatisch korrigiert, ohne dass Benutzer eingreifen müssen.

Weitere Verbesserungen

Neben der Aufrechterhaltung genauer Datums- und Zeitinformationen verbessert diese Aktualisierung auch die Planung von Messungen.

Früher:

• Geräte benötigten eine Anfangssynchronisation nach der Batterieinstallation.
• Die Messzeiten hingen vom genauen Zeitpunkt der Batterieeinfügung ab.
• Geräte konnten sich allmählich von den exakten stündlichen Grenzen entfernen.

Mit der Firmware 4.64:

• Geräte halten die Zeit kontinuierlich hochgenau.
• Zeitdrift wird alle sieben Tage automatisch korrigiert.
• Geräte, die mit einem stündlichen Logging-Intervall konfiguriert sind, führen jetzt Messungen genau am Beginn der Stunde durch.
• Mehrere Geräte, die gemeinsam arbeiten, bleiben synchronisiert.

Dies ist insbesondere für Anwendungen vorteilhaft, bei denen mehrere Sensoren denselben Bienenvorbehalte überwachen, wie z. B. parallele W5-Waageninstallationen.

Sollten Sie sich darum kümmern?

Für die meisten Bienenzüchter wird diese Änderung kaum sichtbaren Einfluss auf die täglichen Operationen haben. Ihre Bienendaten funktionieren weiterhin genauso wie zuvor.

Doch die verbesserte Zeitstempelgenauigkeit kann besonders wertvoll sein, wenn Sie:

• Forschung durchführen;
• Bienentätigkeit detailliert analysieren;
• Schwarmereignisse untersuchen;
• Abreisen und Rückkehr von Sammlern überwachen;
• Daten aus mehreren Sensoren vergleichen.

Zusammenfassend verbessert diese Aktualisierung stille die Genauigkeit des BroodMinder-Ökosystems, ohne dass Sie etwas tun müssen.

Wie Sie upgraden

Firmware-Upgrades können direkt vor Ort mit der Bees App durchgeführt werden.

1. Öffnen Sie Benutzereinstellungen.
2. Aktivieren Sie Verfügbare Firmware-Upgrades anzeigen.
3. Navigieren Sie zur Registerkarte Geräte.
4. Geräte mit verfügbaren Updates zeigen ein gelbes Warnsymbol an ⚠️.
5. Tippen Sie auf das Gerät und folgen Sie den Anweisungen, um das Upgrade zu starten.

Bevor Sie upgraden, stellen Sie sicher, dass alle auf dem Gerät gespeicherten Daten bereits in die Cloud synchronisiert wurden. Falls erforderlich, führen Sie vorher eine manuelle Synchronisation durch, um nicht synchronisierte Messungen zu verlieren.

Note

Automatische Zeit-Synchronisation erfordert einen BroodMinder-T91 Cellular Hub, der mit Firmware-Version 3.55 oder neuer läuft. Der Hub sendet genaue Netzwerkzeit, wodurch nahegelegene XLR-Geräte ihren internen Uhrdrift regelmäßig korrigieren können.

Stellen Sie sicher, dass Sie Ihren Hub zusammen mit Ihren Geräten upgraden!
