Adatta una bilancia Capaz

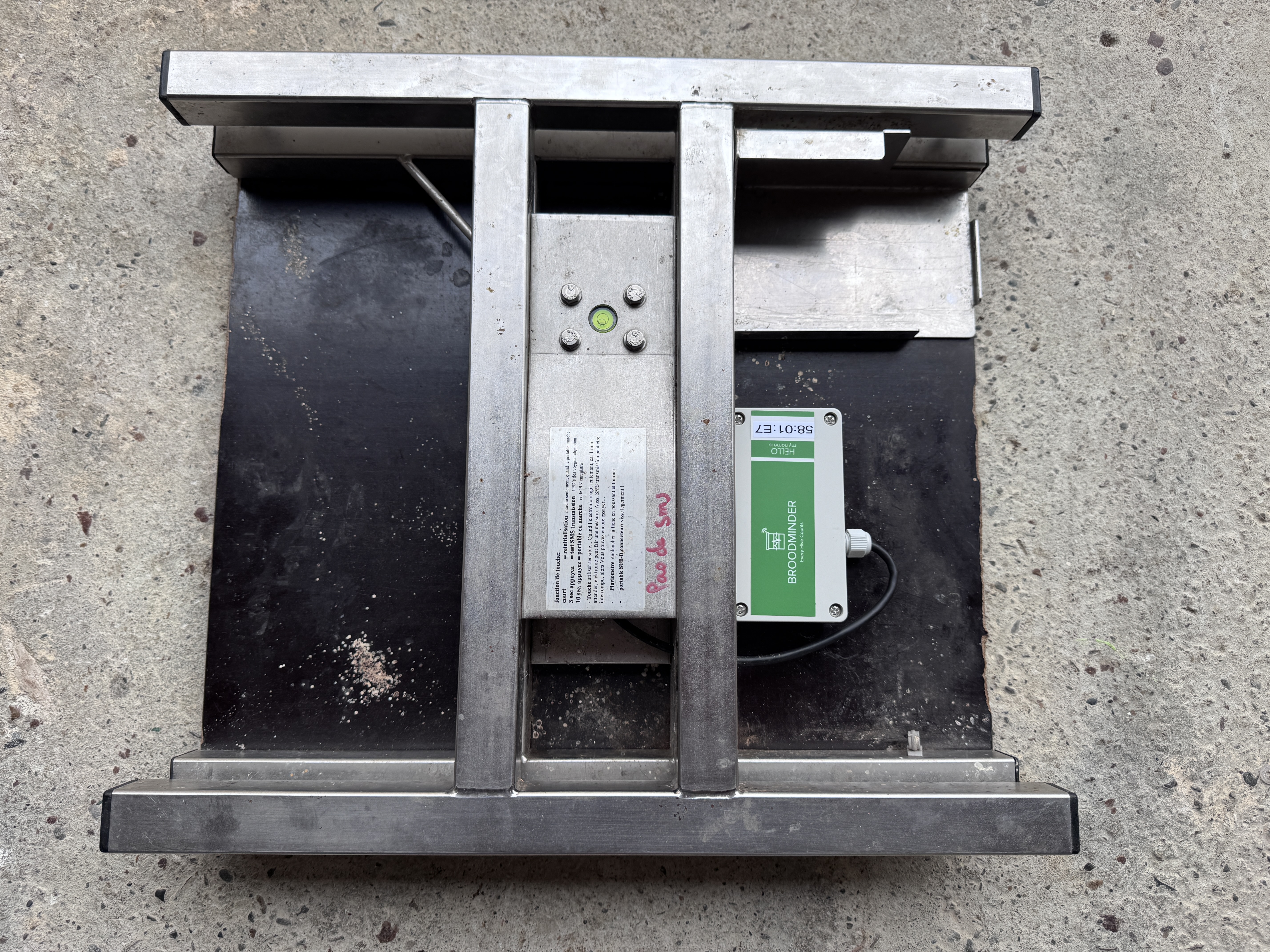

Ecco come adattare una bilancia Capaz con la scheda Broodminder DIY. È molto semplice, basta fare attenzione ai fili.

  1. Tagliare il filo del sensore di peso alla lunghezza desiderata
  2. Stagnare attentamente i fili. I vecchi fili potrebbero essere difficili da stagliare, utilizzare abbondante flussante in caso di necessità.
  3. Determinare il cablaggio. Nell'esempio, questo è il cablaggio del sensore di peso.
  4. Collegare allo slot J1 della scheda nell'ordine seguente:
    • a. Nero+blu
    • b. Rosso
    • c. Bianco
    • d. Verde+giallo

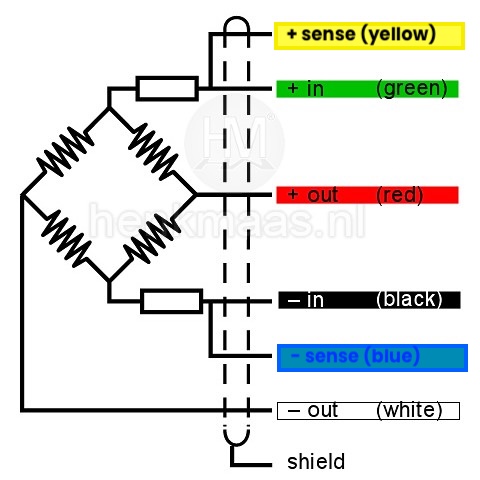

cablaggio Capaz

  1. Collegare i pin 2, 3 e 4 dei canali non utilizzati J2, J3, J4 (Gnd) o fare un ponte con le pad di saldatura R33, 34, 37, 38, 39, 40

  2. Ripiegarlo ordinatamente in una scatola Hammond, prestando attenzione alla tenuta

  3. Il chip BLE funzionerà meglio se è orientato in modo che il circuito stampato sia lontano dalla struttura metallica.

Buona fortuna, facci sapere come va.
