BroodMinder-Cell T91

El Concentrador Celular BroodMinder-T91 (BRM-54) se basa en el "Thingy 91" de Nordic.

Importante: Los Datos en Tiempo Real Requieren una Membresía Premium

La transmisión de datos en tiempo real a través de un concentrador es una función Premium en MyBroodMinder. Para activarla, es necesario tener una suscripción Premium activa.

Desde el lanzamiento del nuevo modelo de membresía en enero de 2025, una sola membresía Premium te permite usar tantos concentradores como necesites. Las suscripciones ya no están vinculadas a concentradores individuales, solo necesitas una suscripción por cuenta, independientemente de la cantidad de concentradores que utilices.

Nota: Cuando recibas un concentrador, aún no estará vinculado a tu cuenta. Deberás reclamarlo manualmente, al igual que cualquier otro dispositivo BroodMinder.

Mira el video para comenzar:

Broodminder T91

Versión Solar

Versión con alimentación perpetua

solar

Versión Meteorológica

Utiliza el Protector de Clima para proteger el T91.

weather

Pasos para poner en funcionamiento tu concentrador

  • Recomendamos que pruebes todo antes de llevarlo a tu apiario.

  • Enciende el concentrador utilizando el interruptor deslizante.

T91

  • En la aplicación Bees, ve a la pestaña Dispositivos y, al igual que con cualquier otro sensor, reclama tu concentrador. Esto lo asignará a tu cuenta.

reclamar concentrador

  • Ingresa al menú ... > Mostrar detalles.

detalles del concentrador

  • Aquí puedes verificar algunos elementos clave de tu concentrador, como la versión del firmware, métricas de señal y calidad de la red, y la operadora seleccionada.
  • En la parte inferior de la pantalla, hay una caja de consola negra que muestra el estado actual del concentrador (debes estar cerca del concentrador con tu teléfono inteligente, estos datos se envían a través de Bluetooth). Puedes observar cómo se enciende y se conecta a la nube. La mayoría de las veces, su estado normal será tick o tock, lo que indica un funcionamiento normal.

Tip

Si el concentrador no logra conectarse a la red, aparecerá un mensaje de tiempo de espera después de varios intentos y el LED comenzará a parpadear en rojo.

  • Si tienes un T91 solar, asegúrate de que la junta esté colocada correctamente al reemplazar la tapa. Además, asegúrate de que el panel solar esté orientado hacia el sol la mayor parte del día.

  • Si tienes un T91 descubierto, debe colocarse en un protector a prueba de clima. Recomendamos el Lacrosse Solar Shield y colocar el T91 en la bolsa de malla suministrada para evitar que entren insectos pequeños (como los tijeretas).

  • Una vez que lo veas funcionando correctamente, muévelo a tu apiario. Una vez en su lugar, verifica nuevamente el estado tick/tock para confirmar el correcto funcionamiento y la calidad de la red en esa ubicación.

Asignación del concentrador a un apiario

Por defecto, los concentradores se asignan automáticamente al apiario de los dispositivos para los cuales están transmitiendo datos. Por ejemplo, si se asigna una balanza a la Colmena 1 en el Apiario 1, y el concentrador está enviando datos para esa balanza, se asignará automáticamente al Apiario 1.

⚠️ No se asignará de nuevo si se mueve; se necesita una reasignación manual en MyBroodMinder.

  • Ve a MyBroodMinder.com, elige Configurar y amplía la sección de Concentradores.
  • Haz clic en el ícono Editar para asignar o mover el concentrador a un apiario.

Actualización del Firmware

Podemos sugerirte actualizar tu firmware dependiendo de la situación. Consulta con support@broodminder.com antes de hacerlo.

Es un proceso sencillo.

  1. Apaga y enciende el T91, el LED se iluminará de color azul durante 5 segundos.
  2. Mientras el LED esté azul, presiona el botón plateado y negro en el centro de la unidad.
  3. El T91 se actualizará ahora. comenzar el proceso de actualización del firmware. La luz continuará parpadeando en azul durante varios minutos.
  4. Luego parpadeará en verde 10 veces para indicar que tiene el firmware.
  5. Se apagará durante aproximadamente un minuto mientras escribe el firmware y luego se reiniciará.
  6. ¡Listo!

nota: si el firmware actual es demasiado antiguo, la unidad debe ser devuelta a BroodMinder para ser reprogramada.

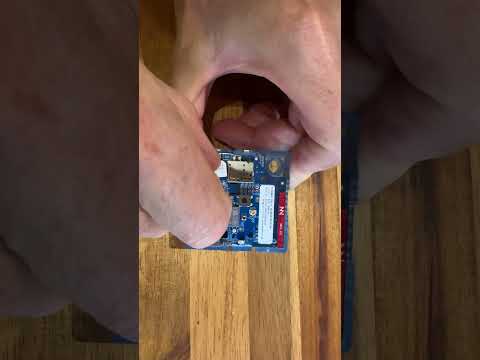

Reemplazando la tarjeta SIM

Simplemente presiona para extraer la antigua tarjeta SIM y presiona nuevamente para introducir la nueva.

Verificar un concentrador de forma remota

Con el tiempo, hemos implementado características avanzadas en nuestros concentradores que le permiten (y nos permiten) monitorear y solucionar problemas de forma remota.

Las redes pueden ser impredecibles. Entre múltiples proveedores, tipos de antenas, protocolos, entornos geográficos y variaciones en la fuerza y calidad de la señal, ocasionalmente puede ocurrir que un concentrador tenga problemas (menos de lo que esperaría, pero sucede). Cuando esto sucede, tener la capacidad de monitorear el comportamiento del concentrador de forma remota es invaluable. En MyBroodMinder, puede acceder a esto haciendo clic en el nombre del concentrador para ver el Gráfico del Concentrador.

Por defecto, muestra métricas clave como:

  • Temperatura
  • Humedad
  • Presión
  • Nivel de batería

Estas son generalmente autoexplicativas.

hub1

Estado del concentrador

  • Estado del concentrador es un contador simple: cada vez que el concentrador envía datos a la nube, se incrementa en 1 hasta que alcanza 100, luego vuelve a 0.
  • Si ocurre un evento de Swarminder durante la hora, el concentrador también lo envía, por lo que el contador puede incrementarse más rápido, como se puede notar en el gráfico anterior.
  • Una caída a cero antes de llegar a 100 significa que el concentrador se ha reiniciado inesperadamente (por ejemplo, baja potencia, bloqueo o falla de señal).
  • Espacios en el gráfico significan que el concentrador no pudo enviar datos durante algún tiempo (sin red, problema con la SIM o congelamiento del sistema).

Ahora veamos las métricas restantes en este gráfico, todas relacionadas con aspectos de la red.

Interpretación de las métricas de la red celular

Los concentradores modernos de BroodMinder reportan 3 métricas clave de calidad de la red:

hub2

SNR – Relación Señal a Ruido

  • Mide la claridad de la señal recibida.
  • Un SNR alto significa bajo ruido de fondo, lo cual es excelente.
  • Un valor negativo significa que el ruido es más fuerte que la señal.

Lo ideal: mientras más alto, mejor.

RSRQ – Calidad de la Señal Recibida de Referencia

  • Indica la calidad general de la conexión LTE, teniendo en cuenta la interferencia.
  • Refleja tanto la fuerza de la señal como la congestión de celdas.
  • Importante al seleccionar entre múltiples torres cercanas.

Lo ideal: mientras menos negativo, mejor.

RSRP – Potencia de la Señal Recibida de Referencia

  • Mide la fuerza de la señal LTE en sí.
  • Ayuda a evaluar si la antena está recibiendo suficiente señal de la estación base.
  • Piense en ello como "qué tan fuerte es la señal".

Lo ideal: cuanto más cerca de 0 (en dBm), mejor

Tabla resumen de valores típicos de señal

Métrica Excelente Bueno Aceptable Pobre / Problema probable
SNR > 20 dB 13 a 20 dB 5 a 13 dB < 5 dB o negativo
RSRQ > –8 dB –10 a –8 dB –13 a –10 dB < –13 dB
RSRP > –80 dBm –90 a –80 dBm –100 a –90 dBm < –100 dBm

Nota: Algunos concentradores funcionan incluso con métricas bajas, pero valores más bajos aumentan el riesgo de pérdida de datos o ciclos de reinicio.

Si su concentrador muestra métricas consistentemente malas y experimenta reinicios o espacios, considere:

  • Mover el concentrador a un lugar más expuesto.
  • Utilizar una antena LTE externa.
  • Cambiar de proveedores (requiere una configuración especial).

¿Necesita ayuda para interpretar el comportamiento de su concentrador? → Contáctenos en support@broodminder.com

Optimización de la Recepción Celular en Áreas Difíciles

Optimizar la cobertura celular en entornos desafiantes requiere un enfoque simple y metódico. Incluso pequeñas mejoras en la señal pueden mejorar significativamente el rendimiento del dispositivo.

1. Configuración Básica (Fundamentos)

Antes de comenzar la optimización, asumimos que tiene los fundamentos en su lugar:

  • El hub se encuentra en un pod o soporte a ~1.5 metros sobre el suelo
  • Evite colocarlo directamente en el suelo o cerca de obstáculos densos (metal, concreto, árboles, vegetación)
  • Prefiera posiciones abiertas o elevadas cuando sea posible

2. Diagnosticar la Señal Actual

Ir a: Hub → Ver Detalles

Registrar los siguientes parámetros:

  • RSRP (Potencia de Señal Recibida de Referencia) → fuerza de la señal
  • RSRQ (Calidad de Señal Recibida de Referencia) → calidad general de la señal
  • SNR / SINR (Relación Señal-Ruido) → claridad de la señal

👉 Tomar una captura de los valores actuales como su referencia.

3. Qué Buscar

  • RSRP (más importante): Apuntar a mejorar de ~-113 dBm → acercándose a -100 dBm o más
  • RSRQ / SNR: Valores más cercanos a 0 (menos negativos o más altos) son mejores

4. Método: Probar y Comparar Posiciones

Para encontrar la ubicación óptima:

  • Mueva el hub a una nueva posición (incluso unos pocos metros pueden ayudar)

  • Pruebe diferentes:

    • alturas
    • orientaciones

  • Después de cada cambio:

    • Apague y encienda el hub
    • Espere la reconexión
    • Verifique los valores de señal actualizados

  • Compare los resultados con su captura inicial

Repita este proceso para varias posiciones e identifique la mejor.

Seleccione la posición que ofrezca:

  • el mayor (menos negativo) RSRP
  • mejora en RSRQ y SNR
  • conectividad estable a lo largo del tiempo

5. Ejemplo: Antes y Después

estado inicial

En este ejemplo:

  • SNR era bueno
  • RSRQ era aceptable
  • pero la potencia de señal (RSRP) era muy débil

Por debajo de -100 dBm, aumenta el riesgo de desconexión.

Después de reposicionar el hub, obtuvimos +7 dBm (-105 → -98 dBm), lo cual es una mejora significativa.

6. Por Qué las Pequeñas Mejoras Importan

La fuerza de la señal es logarítmica:

  • Una ganancia de +3 dB ≈ duplica la potencia de la señal

Ejemplo: - -113 dBm → -110 dBm = ~el doble de la señal recibida

👉 Incluso las ganancias pequeñas son altamente valiosas

  • Excelente: > -90 dBm
  • Bueno: -90 a -100 dBm
  • Pobre: < -100 dBm

Tip

En zonas difíciles, la optimización suele ser iterativa.
Tómese su tiempo y pruebe múltiples posiciones — pequeños ajustes pueden conducir a mejoras significativas y beneficiarán su configuración a largo plazo.

Rango Extendido con una Antena Externa

Si está experimentando una cobertura de red celular extremadamente deficiente, el uso de una antena externa puede mejorar significativamente la situación.

El primer paso es evaluar sus condiciones actuales. El problema puede deberse a baja potencia de señal, mala calidad de señal, baja relación señal-ruido, o conexiones inestables donde el hub sigue cambiando entre celdas.

Si no está seguro, no dude en contactarnos en support@broodminder.com y lo ayudaremos con el diagnóstico.

A continuación describimos situaciones típicas y posibles soluciones.

Diagnosticar primero

Para realizar un diagnóstico básico, coloque su hub en un poste a aproximadamente 1.5 m de altura y verifique la conectividad.

Usando su teléfono, vaya a: Dispositivos > … > Mostrar Detalles

y observe los principales parámetros de red.

A continuación se muestra un ejemplo:

En el lado izquierdo, puede ver que el hub está intentando conectarse a la red celular (ya sea durante el inicio o después de una desconexión).
En el recuadro negro, la actividad del hub se muestra en tiempo real. En operación normal, debería alternar entre tic/tac cada pocos segundos, indicando que el sistema funciona correctamente (imagen del lado derecho).

Sin embargo, en este ejemplo, observamos:

  • RSRP = -133 dBm → señal extremadamente débil (apenas utilizable)
  • RSRQ = -18.5 dB → calidad de señal muy pobre
  • SNR = -6 dB → entorno muy ruidoso

(Consulte la sección Interpretación de métricas de red celular para definiciones).

A partir de esto, podemos concluir que:

  • el sitio sufre de condiciones de señal muy débiles
  • la fiabilidad de la transmisión no está garantizada

Para restaurar el funcionamiento adecuado, el objetivo suele ser alrededor de -100 dBm, lo que significa una mejora requerida de ~30 dB, lo cual es un desafío significativo.

Comprensión de las Antenas LTE

Dependiendo de la ganancia requerida, se pueden utilizar varios tipos de antenas. A medida que la ganancia aumenta, las antenas se vuelven más direccionales y requieren una instalación más precisa.

Una antena dipolo es el tipo más básico, típicamente integrado en dispositivos IoT. Irradia en todas las direcciones, lo que la hace muy fácil de usar, pero con un rendimiento limitado. y rango.

Una antena panel introduce direccionalidad manteniendo la facilidad de instalación. Enfoca la energía en una dirección amplia hacia adelante, ofreciendo un buen equilibrio entre simplicidad y rendimiento.

Una antena log-periódica está diseñada para una amplia cobertura de frecuencia y una mayor direccionalidad. Permite capturar señales desde distancias más lejanas y tiene un buen desempeño en entornos rurales o de señal débil.

Una antena Yagi lleva la direccionalidad aún más lejos. Enfoca la energía en un haz muy estrecho, proporcionando la máxima ganancia y alcance, pero requiere una alineación cuidadosa.

Resumen

Tipo Dirección Potencia Facilidad de Uso
Dipolo Todas las direcciones Baja Muy fácil
Panel Hacia adelante Media Fácil
Log-periódica Direccional Alta Moderada
Yagi Muy enfocada Muy alta Más compleja

Soluciones actuales

En la práctica, hemos tenido buenos resultados con los siguientes productos:

Característica Pulse Larsen W5150 Sirio SMP-4G-LTE-5 Wilson / weBoost LPDA Sirio SLP-4G-LTE
Tipo Dipolo de cuchilla (omni) Panel direccional Log-periódica Log-periódica / Yagi
Rango de frecuencia 617–960 / 1430–6000 MHz 790–960 / 1710–2700 MHz 698–2700 MHz ~700–2700 MHz
Ganancia (banda baja) ~1–2 dBi 6–7 dBi @ 800 MHz ~8.5 dBi promedio ~10–11 dBi
Ganancia (banda alta) hasta ~5.5 dBi ~9 dBi ~9.5 dBi pico ~11–12 dBi
Direccionalidad Omni Media (~60–80°) Media-alta Alta (haz estrecho)
Relación frontal-trasero N/A ≥12 dB ≥10 dB Alta (~15–20 dB típica)
Tamaño Muy compacto Compacto Mediano Grande (tubo largo)
Facilidad de instalación ⭐⭐⭐⭐⭐ ⭐⭐⭐⭐ ⭐⭐⭐ ⭐⭐
Rendimiento con señal débil ❌ Pobre ⚠️ Limitado ✅ Bueno ✅ Excelente
Mejor caso de uso Interior / problemas leves Urbano / semi-rural Rural en EE. UU. / Banda 12 Rural / señal muy débil

Casos de uso típicos por tipo de antena

Pulse Larsen W5150 (Dipolo / Omni)
Esta es la antena predeterminada de nivel básico que se usa típicamente directamente en dispositivos o en interiores. Es adecuada cuando la señal ya es aceptable y no se desea ningún esfuerzo de instalación.

Rango típico de RSRP: >-105 dBm

Sirio SMP-4G-LTE-5 (Panel)
Esta antena es una buena mejora cuando la señal es moderada pero inestable. Se usa comúnmente en edificios o postes y no requiere una alineación precisa.

Rango típico de RSRP: -105 a -120 dBm

Wilson / weBoost LPDA (Log-periódica)
Esta antena se utiliza en áreas rurales o suburbanas donde la señal debe ser capturada desde una distancia. Ofrece una mejora significativa manteniendo relativamente fácil la instalación.

Rango típico de RSRP: -115 a -125 dBm

Sirio SLP-4G-LTE (Yagi / Direccional de alto ganancia)
Esta es la solución para entornos con señal muy débil. Está diseñada para recuperar la conectividad donde otras antenas fallan.

Rango típico de RSRP: <-120 dBm (hasta ~-130 dBm)

Conectando a BroodMinder-T91

El Thingy:91 utiliza un conector de sonda de medición (u.FL / Murata) en lugar de un conector SMA estándar.

Necesitarás un adaptador para conectar una antena externa:
https://www.digikey.fr/fr/products/detail/murata-electronics/MXHS83QE3000/1775923

Ten en cuenta que las antenas pueden venir con:

  • sin cable (Pulse)
  • cable corto (Wilson)
  • cable largo (Sirio)

Asegúrate de tener la longitud de cable adecuada o agregar una extensión si es necesario.

Obteniendo el hardware

Para configuraciones avanzadas, no almacenamos todas las opciones de antenas y recomendamos obtenerlas directamente, ya que no añadimos valor revendiéndolas.

Ofrecemos un Kit de Antena Externa de nivel básico en nuestra tienda. La antena se conecta al puerto etiquetado como “LTE” en el Thingy91. También está disponible un soporte impreso en 3D altamente recomendado que facilitará tu vida con el conector aquí

Instalación

Antenna_connector

  1. Inserta el conector a través del soporte de montaje
  2. Introdúcelo en el conector LTE
  3. Asegúralo con el tornillo

Antenna_mount
