W3 e Calibrazione della Scheda Circuito DIY
Questa guida spiega come calibrare la tua bilancia per arnie BroodMinder-W3 o una bilancia personalizzata costruita utilizzando la scheda circuito BroodMinder-DIY.
La calibrazione garantisce che la bilancia converta accuratamente i segnali dai suoi celle di carico in misurazioni di peso.
La procedura viene eseguita utilizzando l'App Bees di BroodMinder.
Prima di Iniziare
Prima di iniziare la calibrazione, assicurati che:
- La tua bilancia sia completamente assemblata e connessa all'App Bees.
- La bilancia sia posata su una superficie stabile e livellata.
- Hai a disposizione una piastra di compensato rigido abbastanza grande da coprire la bilancia e distribuire il peso sulle sue celle di carico.
- Hai a disposizione un peso di calibrazione noto.
Preparazione del Setup di Calibrazione
Posiziona la piastra di compensato sopra la bilancia, assicurandoti che riposi correttamente sui punti di supporto della bilancia.
La piastra consente a tutte le celle di carico di contribuire a ciascuna misurazione, mentre il peso di calibrazione viene spostato tra diverse posizioni.
Mantieni la piastra di compensato in posizione durante l'intera procedura di calibrazione.
1. Apri la Schermata di Calibrazione
Nell'App Bees di BroodMinder, naviga a:
Sensori > [La tua Bilancia] > â‹® > Mostra Dettagli > â‹® > Risoluzione Problemi > Calibra Bilancia

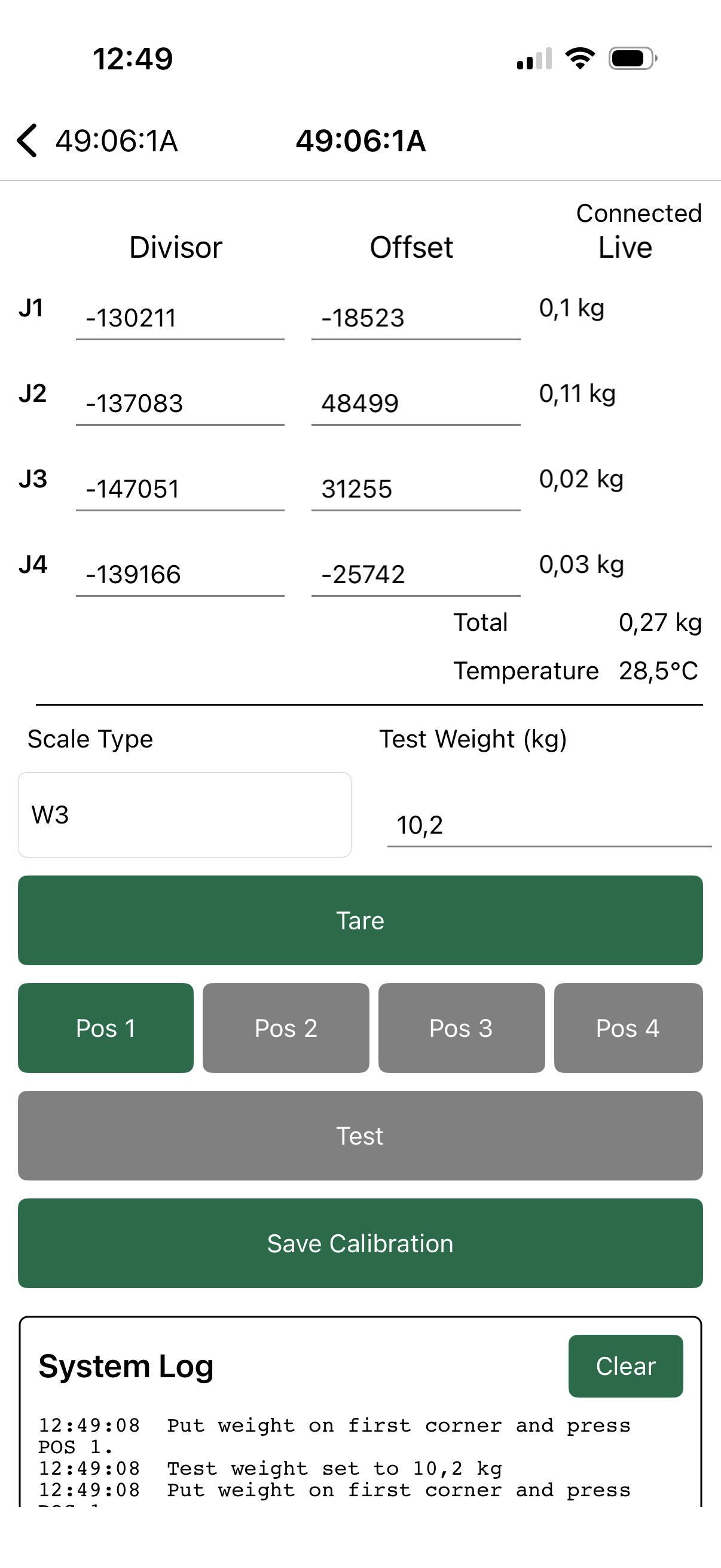

La schermata di calibrazione dovrebbe apparire simile a questa:
2. Calibra la Tua Bilancia
Segui questi passaggi in ordine.
Passo 1 — Seleziona il Modello della Tua Bilancia
Seleziona il modello di bilancia appropriato dall'elenco.
Questo determina la procedura di calibrazione e il numero di posizioni di calibrazione disponibili.
Passo 2 — Inserisci il Peso di Calibrazione
Inserisci il peso noto che utilizzerai per la calibrazione.
Questo è il peso che sposterai tra le diverse posizioni sulla piastra di compensato.
Passo 3 — Tarare la Bilancia
Con la piastra di compensato in posizione e senza peso aggiuntivo su di essa, premi Tara.
Questo imposta il riferimento zero della bilancia e calcola automaticamente gli offset delle celle di carico.
Mantieni la Piastra di Compensato in Posizione
La piastra di compensato deve rimanere sulla bilancia durante l'intero processo di calibrazione.
Premi Tara con la piastra installata ma senza il peso di calibrazione.
Non rimuovere o riposizionare la piastra dopo la tara.
Passo 4 — Calibra Ogni Posizione
Ora prenderai misurazioni con il peso di calibrazione posizionato in diverse posizioni sulla piastra di compensato.
Per una bilancia W3 con quattro celle di carico, queste posizioni corrispondono ai quattro angoli della piastra.
- Posiziona il peso di calibrazione sul primo angolo della piastra di compensato.
- Premi
Pos 1. - Aspetta che l'app completi la misurazione.
- Quando
Pos 2diventa verde, sposta lo stesso peso sul secondo angolo. - Premi
Pos 2. - Continua a spostare il peso tra gli angoli rimanenti, seguendo la sequenza indicata dall'app.
- Ripeti fino a quando tutte le posizioni richieste sono state misurate.
Tutte le Celle di Carico Lavorano Insieme
Ogni misurazione include i contributi di tutte le celle di carico, non solo quella più vicina al peso di calibrazione.
Spostare il peso tra gli angoli cambia come il carico è distribuito tra i sensori.
L'App Bees utilizza queste diverse misurazioni per calcolare i coefficienti di calibrazione individuali.
Segui i Pulsanti Verdi
L'App Bees ti guida attraverso la sequenza di calibrazione.
Aspetta che il pulsante della prossima posizione diventi verde prima di spostare il peso e continuare.
Diverse Configurazioni della Bilancia
Il numero di posizioni di calibrazione dipende dal modello della tua bilancia.
Ad esempio, una BroodMinder-W5 ha solo una cella di carico, quindi sarà disponibile solo Pos 1.
Per bilance a più celle di carico, segui tutte le posizioni richieste dall'app.
Passo 5 — Testa la Calibrazione
Una volta che tutte le posizioni sono state calibrate, il pulsante Test diventerà verde.
- Premi
Test. - Posiziona diversi pesi noti sulla piastra di compensato.
- Sposta i pesi in diverse posizioni, incluso il centro e gli angoli.
- Osserva la lettura del peso in tempo reale visualizzata nell'app.
- Controlla che il peso misurato corrisponda al peso reale, indipendentemente dalla sua posizione.
Verifica l'Indipendenza del Peso
Una bilancia correttamente calibrata dovrebbe riportare approssimativamente lo stesso peso totale indipendentemente da dove viene posizionato il peso di calibrazione sulla piastra.
Se la lettura cambia significativamente tra gli angoli, ripeti la procedura di calibrazione.
Passo 6 — Salva la Calibrazione
Una volta che sei soddisfatto dei risultati:
- Premi
Salva Cal. - Aspetta che l'app finisca di salvare la calibrazione.
Calibrazione Completata
La tua bilancia è ora calibrata e pronta per l'uso!
I valori di calibrazione sono stati salvati nel dispositivo.
3. Comprendere la Schermata di Calibrazione
L'immagine seguente illustra i diversi controlli di calibrazione e le loro funzioni.
| Controllo | Funzione |
|---|---|
| Modello della Bilancia | Seleziona la configurazione della bilancia |
| Peso di Calibrazione | Definisce il peso noto utilizzato durante la calibrazione |
| Tara | Imposta il riferimento zero e calcola gli offset |
| Pos 1, Pos 2, ... | Registra le misurazioni con il peso posizionato in diverse posizioni |
| Test | Abilita le letture di peso in tempo reale per verificare la calibrazione |
| Salva Cal | Salva i valori di calibrazione nel sensore |
Come Funziona la Calibrazione?
Su una bilancia con quattro celle di carico, tutti e quattro i sensori contribuiscono a ogni misurazione del peso.
Quando un peso viene posizionato in un angolo della piastra di compensato, la cella di carico vicina generalmente sostiene una porzione maggiore del carico, ma anche gli altri sensori contribuiscono.
Spostare lo stesso peso tra i quattro angoli produce diverse distribuzioni del carico.
L'algoritmo di calibrazione utilizza queste misurazioni per costruire un sistema di equazioni lineari simultanee.
Per una bilancia a quattro celle di carico, ci sono quattro coefficienti di calibrazione sconosciuti (pendenze), uno per ciascun sensore.
Risolvendo queste equazioni, l'App Bees determina i coefficienti necessari per calcolare il peso totale corretto, indipendentemente da dove è posizionato il carico.
Gli offset dei sensori vengono calcolati automaticamente durante il passaggio Tara.
Non è necessario calcolare o regolare manualmente questi valori. L'App Bees gestisce l'intero processo automaticamente.
