BroodMinder BeeDar
Nuovo nel 2023, il BroodMinder-BeeDar è un monitor dell'attività dei foraggiatori per la tua arnia. Utilizza il radar per misurare il livello di attività di volo all'ingresso nel tempo — non può contare le singole api o determinare la loro direzione (dentro o fuori), ma fornisce una misura eccellente dell'attività complessiva dei foraggiatori. Combinato con gli algoritmi di MyBroodMinder, possiamo dedurre il numero di viaggi dei foraggiatori nel corso di una giornata con buona precisione. Vedi MyBroodMinder > foraging per dettagli.
Oltre all'apicoltura amatoriale, il BeeDar è ampiamente utilizzato in agricoltura e prove di impollinazione come strumento affidabile per monitorare l'attività di impollinazione sul campo. La sua precisione, il basso consumo energetico e il fattore di forma discreto lo rendono adatto sia per ricerche che per implementazioni commerciali, adattandosi letteralmente a qualsiasi arnia.
Ciò che lo rende particolarmente elegante è ciò di cui non ha bisogno: nessuna telecamera, nessun accesso ottico, nessun inquinamento acustico. La tecnica radar Doppler è efficiente e discreta — funziona con solo 4 batterie AA per un massimo di 5 mesi.
Il BeeDar cattura anche le vibrazioni per misurare il livello complessivo del suono attorno all'arnia.
- Radar — emesso dal sensore quadrato, verde e oro, che dovrebbe essere posizionato approssimativamente sopra l'ingresso.
- Vibrazione — il sensore è montato sul retro della scatola e si accoppia acusticamente all'arnia quando il BeeDar è avvitato direttamente al corpo dell'arnia, che poi agisce un po' come una chitarra.
Background
Il BeeDar è stato inventato dal Dr. Herb Aumann dell'Università del Maine e Maine Biosensors LLC. La sua ricerca originale è descritta nel seguente documento:
Janus: A Combined Radar and Vibration Sensore for Beehive Monitoring
Il BeeDar rileva il movimento ed è sintonizzato per essere particolarmente sensibile alle api. Ogni misurazione campiona il movimento per 30 secondi e registra la media, con letture effettuate ogni 15 minuti per impostazione predefinita. I dati vengono trasferiti a MyBroodMinder come qualsiasi altro sensore BroodMinder. Per ulteriori informazioni su come funziona e sulla sua precisione, vedi MyBroodMinder > foraging.
Installazione del BeeDar
Prima di Iniziare
Assicurati di avere i seguenti elementi pronti:
- Unità BeeDar
- 2 viti in legno 4×20mm (incluse)
- Cacciavite a croce
Passo 1 — Accensione
- Rimuovi il coperchio del BeeDar.
- Estrai entrambi i tag Rimuovere Prima dell'Uso.
- Il LED sulla scheda del circuito dovrebbe lampeggiare per alcuni secondi, confermando che l'unità è attiva.
Nota: Il LED è rivolto verso l'interno. Vedrai la sua luce riflessa sul fondo della scatola — questo è normale.
Passo 2 — Posizionare il BeeDar
Posizionare correttamente è fondamentale per letture accurate. Ci sono due assi da considerare.

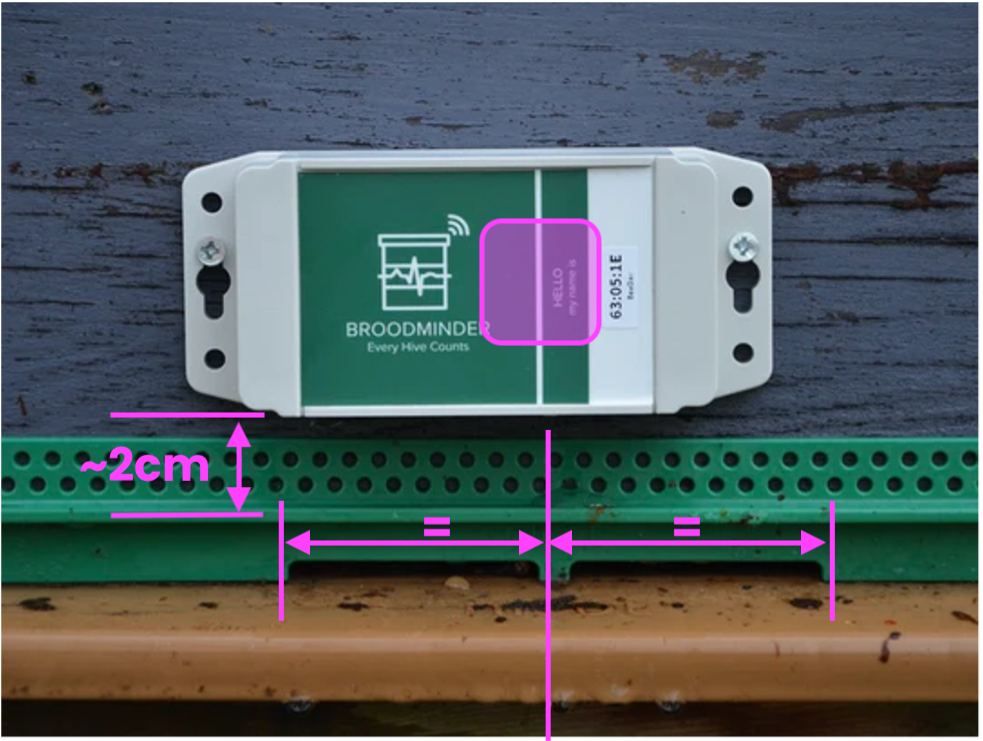

Allineamento orizzontale
L'antenna radar è situata direttamente dietro la linea bianca verticale sull'adesivo frontale. Allinea questa linea con il l'asse centrale dell'ingresso della tua arnia in modo che il sensore catturi le api provenienti da entrambi i lati in modo equo.
Allineamento verticale
Montare il BeeDar appena sopra l'ingresso, lasciando visibile circa 2 cm di legno sotto di esso.
Importante: Non montarlo troppo in alto. Il radar ha un fascio verticale di ±30°. Se l'unità è posizionata troppo in alto rispetto all'ingresso, le api che volano vicino alla tavola di atterraggio cadranno al di fuori della zona di rilevamento.
Passo 3 — Montare l'UnitÃ
- Tieni il BeeDar nella posizione scelta.
- Usa i fori di montaggio centrali — questi sono progettati per consentirti di appendere facilmente l'unità prima di stringere.
- Inserisci le quattro viti M20mm. Non stringere eccessivamente — basta che sia ben saldo per evitare di danneggiare l'involucro.
Passo 4 — Selezionare il Tasso di Acquisizione
Per impostazione predefinita, il BeeDar esegue una scansione di 30 secondi ogni 15 minuti. Questo fornisce un tasso di misurazione accurato ed è sufficiente per costruire un quadro chiaro dell'attività dell'arnia durante il giorno.
Per esperimenti specifici o applicazioni che richiedono una risoluzione temporale più elevata, puoi aumentare il tasso di acquisizione impostando l'intervallo di scansione a 10 o addirittura 5 minuti nelle impostazioni del sensore.
Tieni presente che aumentare il tasso di acquisizione aumenta anche il consumo energetico. Di conseguenza, la durata della batteria sarà ridotta approssimativamente in proporzione all'intervallo di scansione selezionato.
Caratteristiche del BeeDar
Comprendere la Zona di Rilevamento

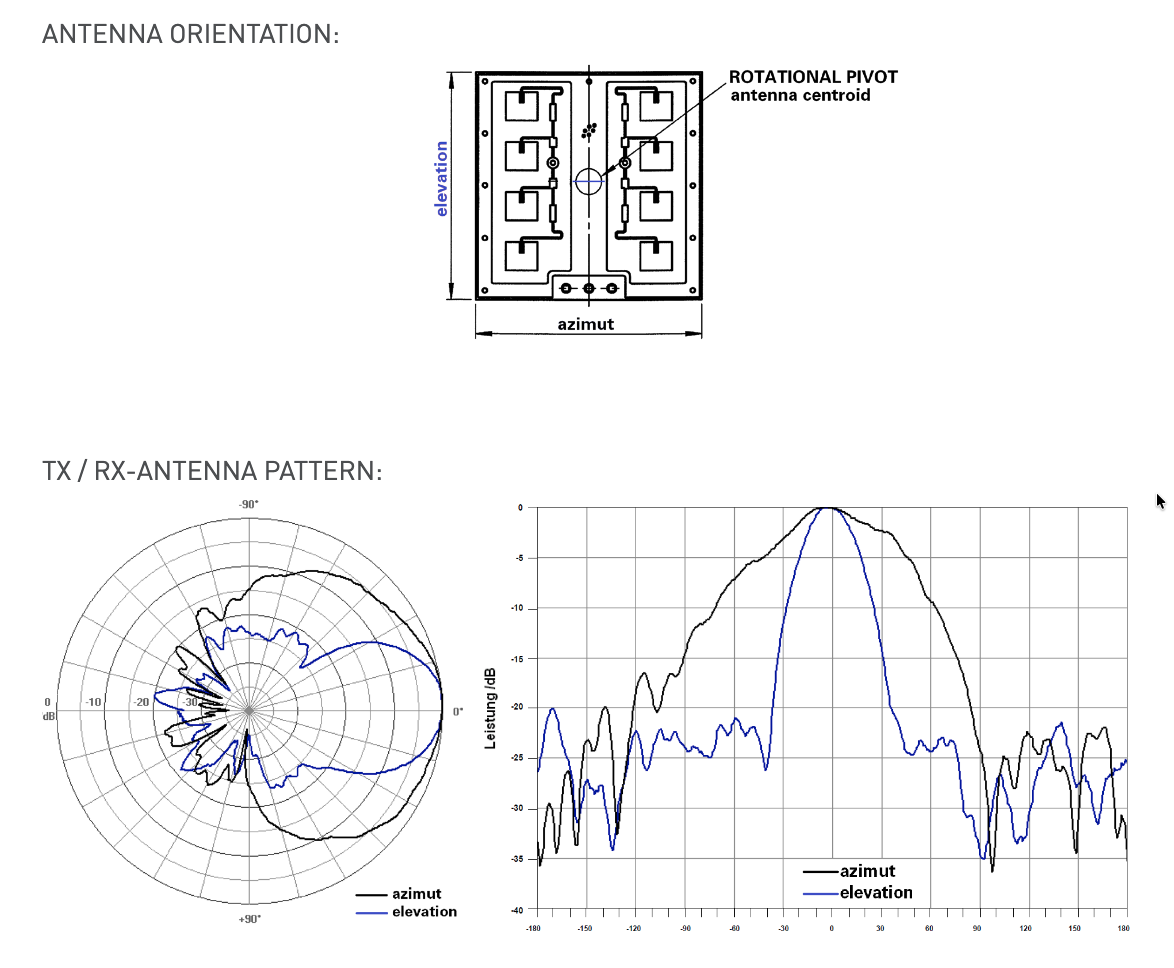

Il pattern di sensibilità del BeeDar è un fascio a forma di ventaglio che si irradia dal sensore radar:
| Asse | Larghezza del fascio |
|---|---|
| Elevazione (verticale) | ±30° |
| Azimut (orizzontale) | ±80° |
Suggerimento: Per i migliori risultati
- Montare l'unità in piano. Non inclinarla all'indietro, ad esempio su una tavola di atterraggio inclinata, poiché questo punta il fascio verso l'alto e lontano dall'ingresso.
- Mantenere una zona libera di 1 m davanti all'arnia. Erbacce, erba o piante all'interno di questa distanza genereranno segnali di movimento falsi, specialmente in condizioni di vento.
- Una volta installato, il BeeDar deve rimanere fermo. Qualsiasi vibrazione dell'unità stessa può essere percepita come un segnale non correlato all'attività delle api.
Durata della Batteria
Il BeeDar funziona con 4 batterie alcaline AA. Con il tasso di campionamento predefinito di 15 minuti, ci si può aspettare circa 5 mesi di funzionamento in condizioni normali.
Alcune cose da tenere a mente:
- Le letture della batteria al di sotto del 53% restituiranno comunque un segnale, ma i valori non saranno più fisicamente significativi. Pianificare di sostituire le batterie prima di raggiungere questa soglia.
- Riceverai un avviso via email quando si raggiunge la soglia del 53%.

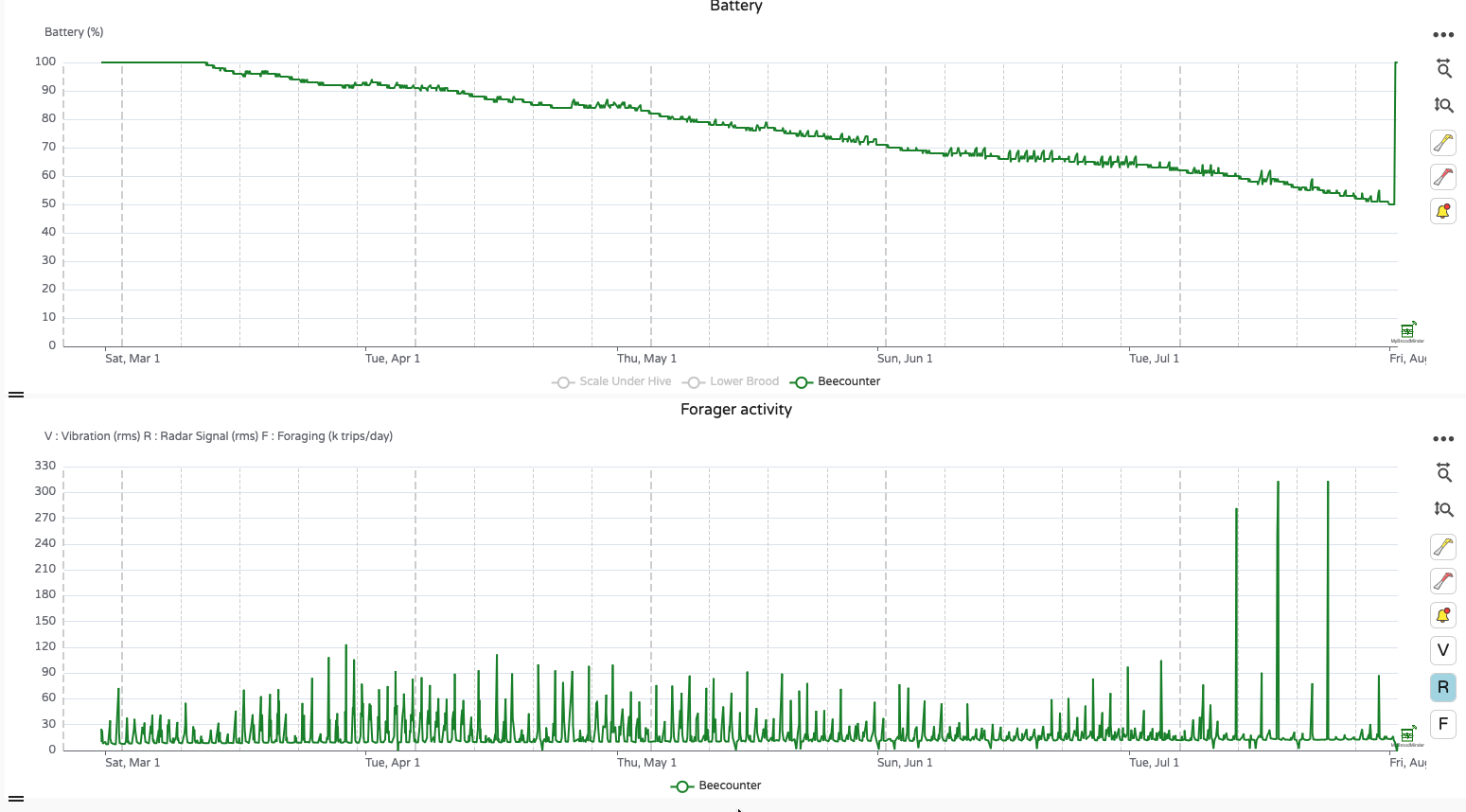

Il grafico sottostante mostra un esempio di consumo energetico e attività del segnale durante un intero ciclo di 5 mesi.
Utilizzare BeeDar in MyBroodminder
Ora che sai tutto sul sensore, puoi passare alla sezione della guida utente MyBroodminder/Foragers e continuare a leggere su come metterlo in pratica.
