Retrofit di una bilancia Atelec

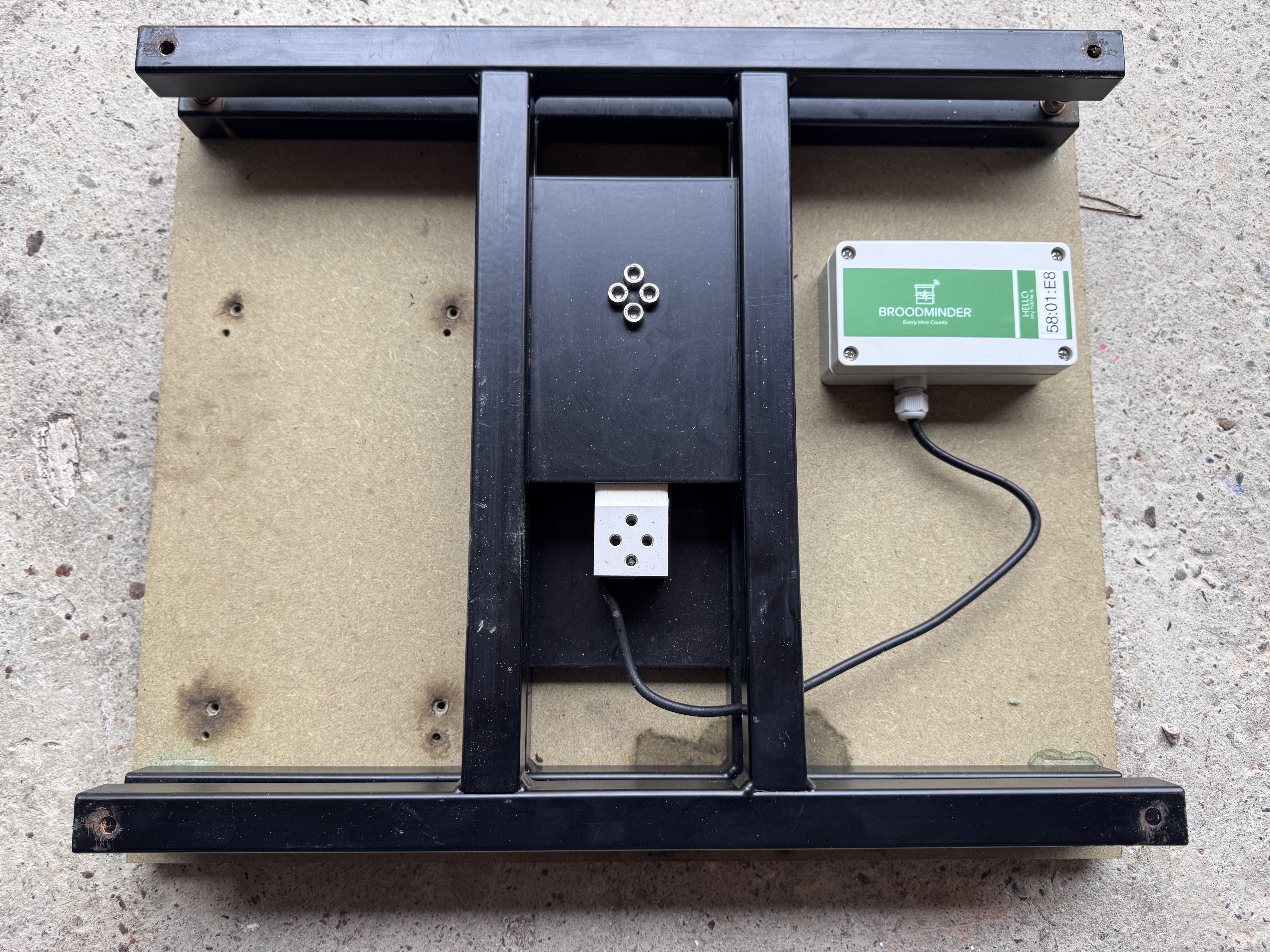

Ecco come retrofittare una bilancia Atelec con la scheda DIY di Broodminder. È super facile.

  1. Tagliare il cavo della cella di carico alla lunghezza desiderata
  2. Stagnare con cura i fili. I cavi vecchi potrebbero essere difficili da stagnare, utilizzare abbondante flussante se questo è il caso.
  3. Determinare il cablaggio. Nel nostro esempio, questo è il cablaggio della cella di carico

  4. Collegare alla scheda. Nel nostro caso, dall'alto

    • a. Nero
    • b. Verde
    • c. Bianco
    • d. Rosso

  5. Collegare i pin 2, 3 e 4 dei canali non utilizzati J2, J3, J4 (Gnd) o saltare con i pad di saldatura R33,34,37,38,39,40

  6. Piegare bene all'interno di una scatola Hammond, prestare attenzione alla guarnizione

  7. Il chip BLE funzionerà meglio se orientato in modo che la scheda di circuito sia lontana dal telaio metallico.

Buona fortuna, facci sapere come va.
