BroodMinder BeeDar
Nieuw in 2023, de BroodMinder-BeeDar is een monitor voor forageractiviteit voor uw bijenkorf. Het gebruikt radar om het niveau van vliegende activiteit bij de ingang in de loop van de tijd te meten — het kan individuele bijen niet tellen of hun richting (in of uit) bepalen, maar het biedt een uitstekende maat voor de algehele forageractiviteit. In combinatie met de MyBroodMinder-algoritmen kunnen we het aantal foragertrips gedurende de dag met goede nauwkeurigheid afleiden. Zie MyBroodMinder > foraging voor details.
Buiten hobbybijenteelt wordt de BeeDar veel gebruikt in landbouw en bestuivingstests als een betrouwbaar hulpmiddel om de bestuivingsactiviteit in het veld te monitoren. De nauwkeurigheid, het lage energieverbruik en het onopvallende formaat maken het zeer geschikt voor zowel onderzoek als commerciële toepassingen, letterlijk passend in elke bijenkorf.
Wat het bijzonder elegant maakt, is wat het niet nodig heeft: geen camera, geen optische toegang, geen geluidsvervuiling. De Doppler-radartechniek is efficiënt en discreet — werkt op slechts 4 AA-batterijen tot 5 maanden.
De BeeDar registreert ook trillingen om het algehele geluidsniveau rond de bijenkorf te meten.
- Radar — uitgezonden vanuit de vierkante, groene en gouden sensor, die ongeveer boven de ingang moet worden geplaatst.
- Trilling — de sensor is gemonteerd aan de achterkant van de doos en koppelt akoestisch aan de bijenkorf wanneer de BeeDar direct op de bijenkorf is geschroefd, wat dan een beetje als een gitaar werkt.
Achtergrond
De BeeDar is uitgevonden door Dr. Herb Aumann van de University of Maine en Maine Biosensors LLC. Zijn oorspronkelijke onderzoek wordt beschreven in het volgende artikel:
Janus: A Combined Radar and Vibration Sensor for Beehive Monitoring
De BeeDar detecteert beweging en is afgestemd om bijzonder gevoelig te zijn voor bijen. Elke meting monsterde beweging over 30 seconden en registreert het gemiddelde, met metingen die standaard elke 15 minuten worden genomen. Gegevens worden overgedragen naar MyBroodMinder zoals elk ander BroodMinder-apparaat. Voor meer informatie over hoe het werkt en de nauwkeurigheid, zie MyBroodMinder > foraging.
BeeDar Installatie
Voordat u begint
Zorg ervoor dat u de volgende items klaar heeft:
- BeeDar-eenheid
- 2 4×20mm houtschroeven (inbegrepen)
- Philips-schroevendraaier
Stap 1 — Zet aan
- Verwijder de BeeDar-deksel.
- Trek beide Remove Before Use labels eruit.
- De LED op de printplaat zou enkele seconden moeten knipperen, wat bevestigt dat de eenheid actief is.
Opmerking: De LED wijst naar binnen. U zult het licht op de bodem van de doos weerkaatst zien — dit is normaal.
Stap 2 — Plaats de BeeDar
Het is cruciaal om de plaatsing goed te krijgen voor nauwkeurige metingen. Er zijn twee assen om rekening mee te houden.
Horizontale uitlijning
De radarantenne bevindt zich direct achter de verticale witte lijn op de voorste sticker. Lijn deze lijn uit met de centrale as van uw bijenkorf ingang zodat de sensor bijen van beide zijden gelijkmatig opvangt.
Verticale uitlijning
Monteer de BeeDar net boven de ingang, waarbij u ongeveer 2 cm hout onder het apparaat zichtbaar laat.
Belangrijk: Monteer het niet te hoog. De radar heeft een verticale straal van ±30°. Als de eenheid te ver boven de ingang is geplaatst, zullen bijen die dicht bij de landingsplaat vliegen buiten de detectiezone vallen.
Stap 3 — Monteer de eenheid
- Houd de BeeDar in de gekozen positie.
- Gebruik de centrale montagegaten — deze zijn ontworpen om u de eenheid gemakkelijk te laten ophangen voordat u deze vastdraait.
- Draai de vier M20mm schroeven in. Draai niet te strak aan — stevig is voldoende om schade aan de behuizing te voorkomen.
Stap 4 — Selecteer de acquisitietijd
Standaard voert de BeeDar elke 15 minuten een scan van 30 seconden uit. Dit biedt een nauwkeurige meetfrequentie en is voldoende om een duidelijk beeld van de activiteit in de bijenkorf gedurende de dag op te bouwen.

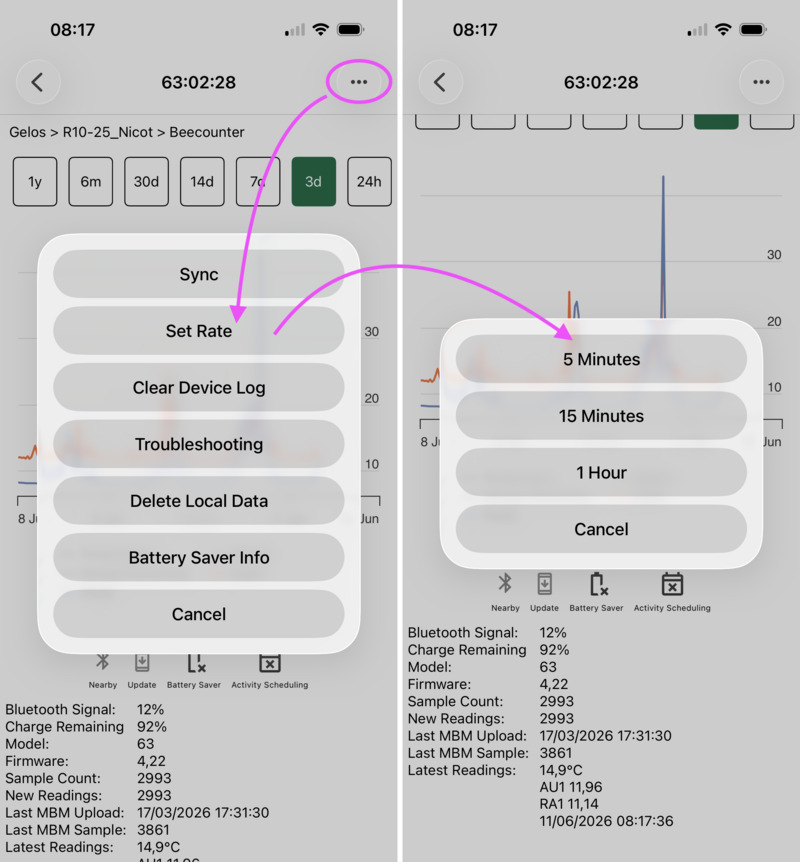

Voor specifieke experimenten of toepassingen die een hogere temporele resolutie vereisen, kunt u de acquisitietijd verhogen door het scaninterval in de apparaatinstellingen in te stellen op 10 of zelfs 5 minuten.
Houd er rekening mee dat het verhogen van de acquisitietijd ook het energieverbruik verhoogt. Als gevolg hiervan zal de levensduur van de batterij ongeveer in verhouding tot het geselecteerde scaninterval worden verkort.
BeeDar Kenmerken
Begrijpen van de detectiezone
Het gevoeligheidsprofiel van de BeeDar is een waaiervormige straal die van de radarsensor uitstraalt:
| As | Straalbreedte |
|---|---|
| Elevatie (verticaal) | ±30° |
| Azimut (horizontaal) | ±80° |
Tip: Voor de beste resultaten
- Monteer de eenheid waterpas. Kantel het niet naar achteren, bijvoorbeeld op een hellende landingsplaat, omdat dit de straal omhoog en weg van de ingang richt.
- Houd een 1 m vrije zone voor de bijenkorf. Onkruid, gras of planten binnen deze afstand zullen valse bewegingssignalen genereren, vooral bij winderige omstandigheden.
- Zodra geïnstalleerd, moet de BeeDar stationair blijven. Elke trilling van de eenheid zelf kan worden opgepikt als een signaal dat niet gerelateerd is aan bijenactiviteit.
Batterijlevensduur
De BeeDar werkt op 4 alkaline AA-batterijen. Bij de standaard monsterfrequentie van 15 minuten kunt u ongeveer 5 maanden werking onder normale omstandigheden verwachten.
Een paar dingen om in gedachten te houden:
- Batterijmetingen onder 53% geven nog steeds een signaal, maar de waarden zijn dan niet meer fysiek betekenisvol. Plan om de batterijen te vervangen voordat deze drempel wordt bereikt.
- U ontvangt een e-mailmelding wanneer de 53% drempel is bereikt.
De onderstaande grafiek toont een voorbeeld van energieverbruik en signaalactiviteit over een volledige cyclus van 5 maanden.
Gebruik van BeeDar in MyBroodminder
Nu u alles over het apparaat weet, kunt u naar de MyBroodminder/Foragers gebruikersgidssectie gaan en verder lezen over hoe u het in de praktijk kunt brengen.
