BroodMinder TH & T

Ce capteur mesure la température et l'humidité à l'intérieur de la ruche et surveillera également les événements de température tels que les essaimages. Sur la base de ces informations, nous calculerons le niveau de couvain, la santé de la ruche et un ensemble d'alertes spécifiques (limites de chaleur et de froid, humidité excessive...).

Le premier BroodMinder-TH a été lancé en 2016. C'était le modèle 42 et a évolué en TH2 en 2019. La version TH2SM de SwarmMinder (voir ci-dessous) a été introduite en mai 2020, évoluant vers le modèle 56. En 2023, il a évolué en TH3 qui est la version actuellement distribuée.

Installation

Tous les identifiants de périphériques Broodminder-TH commencent par 56, ils devraient donc être faciles à reconnaître. L'emplacement normal du capteur est en haut du cadre près du milieu de la boîte de ruche concernée. Cette position est choisie pour plusieurs raisons :

  • La chaleur monte, donc le capteur ressentira la chaleur du couvain en dessous.

  • Le couvain tend vers le milieu de la ruche puis entoure le couvain de pollen et de miel. Placer le capteur de température ici a la meilleure chance de détecter le couvain.

  • En utilisant cette position standardisée, il est possible de comparer les ruches à travers le monde.

Si vous êtes dans un climat froid et que vous sur hivernisez dans plus de deux boîtes, vous voudrez peut-être déplacer les capteurs sous le couvercle intérieur. C'est parce que lorsque le regroupement se déplace au-dessus d'un capteur, ce capteur a tendance à détecter la température extérieure (car la chaleur monte).

En plaçant le capteur Broodminder-TH juste en dessous du couvercle intérieur, vous sentirez la chaleur de toute la ruche. La condensation est très probable lorsque cela atteint 100% et vous voudrez peut-être inspecter la ruche et prendre les mesures appropriées si nécessaire.

Remarque : L'humidité relative (HR) dépend à la fois de l'humidité de l'air et de la température. Lorsque la température baisse, l'HR augmente. Un bon exemple est lorsque l'HR = 100%, la rosée se forme à l'extérieur. La même chose se produira dans votre ruche.

Si vous déplacez le Broodminder-TH vers le haut, vous voudrez peut-être déplacer l'autre Broodminder-TH juste en dessous de la boîte supérieure. De cette façon, vous verrez le regroupement monter au-delà de cette boîte.

En dernier lieu, le Broodminder-TH est suffisamment mince pour que vous puissiez expérimenter différentes positions telles qu'entre les cadres. Nous aimerions savoir comment cela fonctionne pour vous et ce que vous apprenez.

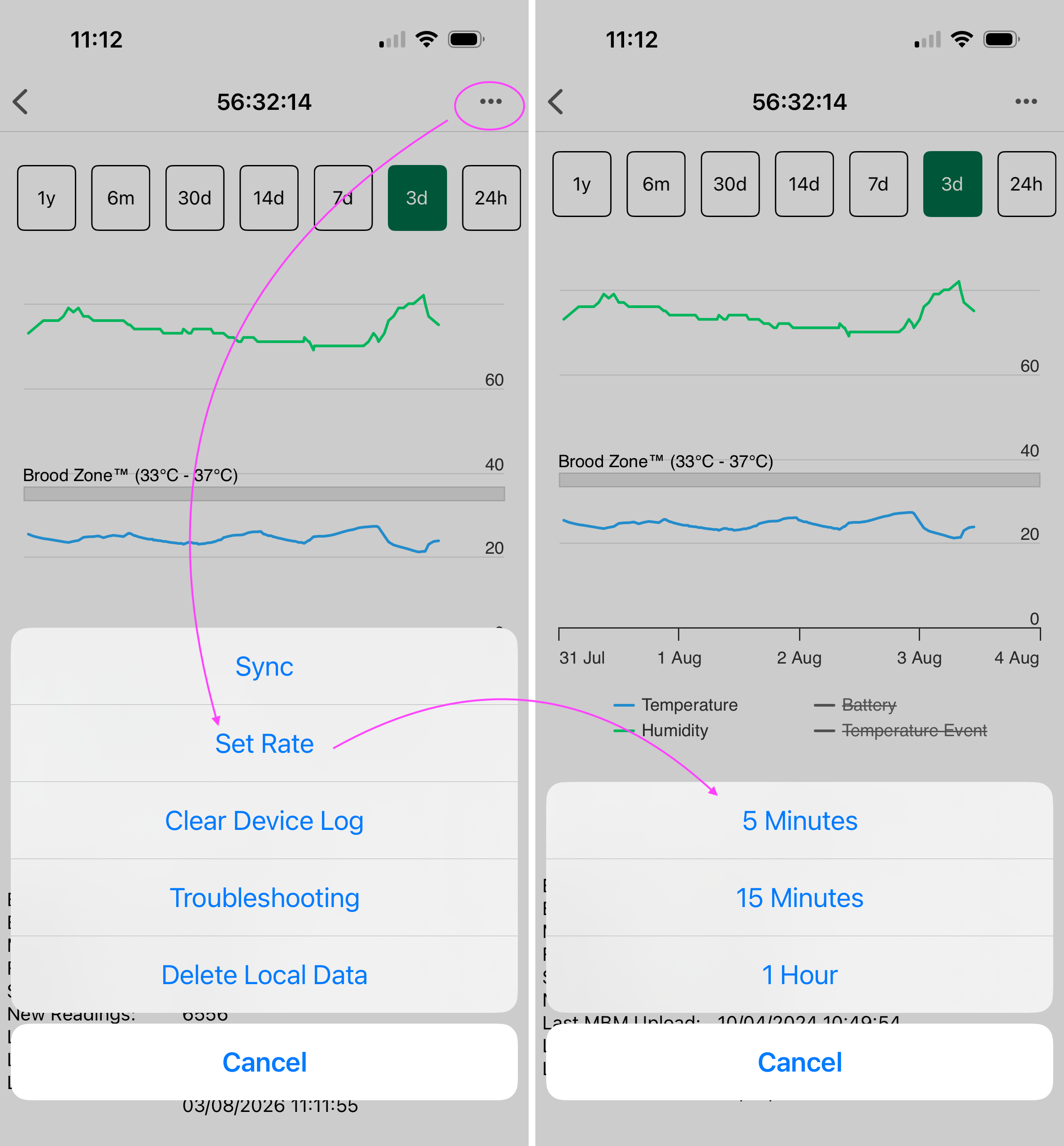

Quelle que soit la position que vous choisissez, vous pouvez ajouter une étiquette aux données à l'aide de l'application Broodminder. Nous en parlerons dans un prochain chapitre.

Note

N'oubliez pas d'ajuster la date/heure réelle à laquelle vous avez installé le dispositif dans la ruche. Il est nécessaire de commencer avec des données propres dès le départ, sinon (si vous l'avez mis en marche quelques jours avant), l'estimation du couvain commencera avec les données de votre salon !

SwarmMinder

SwarmMinder est une fonctionnalité spéciale de BroodMinder TH et T. Le dispositif recherche des variations thermiques soudaines. Il entre dans une boucle de décision qui, en fonction de l'évolution des conditions dans la ruche, pourrait déclencher un événement de température.

Voir ci-dessous les détails de cette fonctionnalité.

Maintenance

La pile CR2032 est remplaçable en ouvrant l'emballage. Elle devrait durer plus d'un an et nous recommandons de la remplacer chaque automne avant les basses températures de l'hiver.

Si votre emballage en plastique est usé par le temps, vous pouvez commander de nouveaux et les remplacer lors de votre service hivernal.


Le BroodMinder-T (Température) est une version à coût réduit du BroodMinder-TH. Il mesurera la température de la ruche, ce qui indiquera la ponte du couvain pendant la saison et la survie en hiver. Nous calculerons le niveau de couvain, la santé de la ruche et un ensemble d'alertes spécifiques (limites de chaleur et de froid...).

Le BroodMinder-T a été introduit en 2019 en tant que modèle 41 et a évolué vers la version SwarmMinder BroodMinder-T2SM en mai 2020 devenant le modèle 47.

Installation

Tous les identifiants de périphériques BroodMinder-T commencent par 47, ils devraient donc être faciles à reconnaître. Cependant, ils existent en 2 versions :

  • Broodminder-T2 avec un bouton (jusqu'en février 2023),
  • Broodminder-T3 sans bouton (à partir de février 2023).

Pour la version sans bouton, il suffit de retirer l'étiquette "retirer avant utilisation" et il fonctionnera automatiquement.

La version avec bouton (T2) est un peu plus compliquée. Pour allumer le BroodMinder-T2, appuyez sur le bouton pendant 10 secondes. La LED clignotera 10 fois pour indiquer le succès.

Attention

SI VOUS NE MAINTENEZ PAS LE BOUTON ASSEZ LONGTEMPS, VOTRE T2 S'ÉTEINDRA APRÈS ENVIRON 10 SECONDES.

Si vous voulez savoir si le -T2 fonctionne, appuyez à nouveau sur le bouton et la LED clignotera brièvement pour indiquer que la batterie est en bon état et que le dispositif fonctionne.

La disposition normale du capteur est en haut du cadre près du milieu de la boîte de ruche concernée. Voir la section TH ci-dessus pour une explication complète.

Note

N'oubliez pas d'ajuster la date/heure réelle à laquelle vous avez installé le dispositif dans la ruche. Il est nécessaire de commencer avec des données propres dès le départ, sinon (si vous l'avez mis en marche quelques jours avant, l'estimation du couvain commencera avec les données de votre salon !)

SwarmMinder

Le BroodMinder-T modèle 47 fonctionne également avec SwarmMinder. Retrouvez tous les détails dans le paragraphe ci-dessous.

Maintenance

BroodMinder-T2 : Pour changer la pile, il suffit de couper le ruban adhésif sur trois côtés autour du circuit. Ensuite, faites pivoter la carte et remplacez la pile par une nouvelle CR2032. Assurez-vous de sceller le circuit Si vous voulez éteindre le T2, il vous suffit d'appuyer longuement sur le bouton et il s'éteindra. Vous pouvez vérifier en appuyant à nouveau brièvement : la LED ne devrait pas clignoter.


Détails de SwarmMinder

Thermorégulation de l'essaim

Il est bien connu qu'en cas d'essaimage, il y a un manque de thermorégulation de la part de la colonie, ce qui se traduit par un dépassement de température comme celui affiché dans l'image suivante :

SM Temp

Et voici une trace d'un essaim réel :

SM Laville

On peut remarquer le pic de température dans l'après-midi du 31 mai. Ce pic est détecté par SwarmMinder et le code SM state passe de 25 à 42. En même temps, le poids diminue en raison du départ des abeilles de la ruche.

Algorithme de SwarmMinder

Pour capturer ces événements, chaque appareil SM (T ou TH) lit la température une fois par minute. Ensuite, il compare les valeurs actuelles et précédentes à la recherche de changements spécifiques. Il surveille un changement de température minimum à obtenir. Une fois cela réalisé, il surveille une augmentation de température d'au moins 1°C par rapport à 30 minutes plus tôt. Cette augmentation doit se maintenir entre 2 et 20 minutes et être suivie d'une diminution de la température.

Chaque fois que le capteur détecte une augmentation de température de 2°C (4°F) (lorsque la couvée est présente), alors le capteur enregistre les 30 minutes précédentes et les 40 minutes suivantes avec une résolution d'une minute et déclenche un indicateur signalant qu'un Événement de température s'est produit. Consultez la section d'interprétation des données pour plus d'informations.

Note

SwarmMinder fournit des Événements de température et non des Événements d'essaim car jusqu'à présent les événements déclencheurs pourraient provenir de sources différentes, et pas seulement des essaims. D'autres déclencheurs de SM pourraient être :

  • un pré-essaimage quelques jours avant
  • une inspection du apiculteur (exposant le capteur interne au soleil)
  • une variation de température ambiante très raide et/ou une ruche peu isolée

Affichage des événements de SwarmMinder

Les événements de SwarmMinder sont affichés à 3 niveaux différents :

  1. Au niveau de la ruche, vous serez uniquement notifié des Événements de Température (c'est-à-dire déclenchés par SM). Ces événements se traduisent par des aiguilles rouges affichées sur la courbe de température. Vous pouvez choisir de les afficher ou non en cliquant sur l'icône correspondante disponible dans la barre de menu sur le côté droit.

SM Hive

  1. Au niveau de l'appareil, vous avez toute la série de codes SM affichée sur le graphique. C'est appelé État SM.

SM Device

  1. Ces mêmes données sont affichées dans le tableau respectif et bien sûr peuvent être exportées au format CSV, au cas où vous voudriez jouer un peu plus avec.

SM Device

Échantillonnage de l'événement

Comme décrit précédemment, le capteur scanne toutes les minutes et s'il détecte l'événement, il enregistre les températures qui lui sont associées.

Pour ceux qui ont un concentrateur dans l'apiary, le déclenchement sera automatiquement détecté par le concentrateur et envoyé par e-mail ou SMS à l'apiculteur. Cependant, le concentrateur ne collecte pas les informations minute par minute. Il ne prend que quelques points de la trace. Lorsque vous synchronisez avec l'application Bees, l'ensemble des séries temporelles est collecté et envoyé vers le cloud.

Le graphique ci-dessous montre clairement quels sont les échantillons envoyés par l'intermédiaire du concentrateur (points rouges) et la série complète collectée par BeesApp (points verts).

SM HUb vs BAPP

Note

Il peut y avoir un léger décalage temporel entre les échantillons collectés par le concentrateur et ceux de Bees App. Cela est dû au fait que l'horodatage défini par le concentrateur et par BeesApp peut être différent.

Codes d'état de SwarmMinder (Modèles 47, 56)

Les codes numériques suivants (base 10) seront affichés dans la valeur État SM.

SWM_STATE_STOPPED

00 SM Arrêté
01 Initialisation terminée - arrêtée
02 Arrêté : à la demande d'ARRÊT

SWM_STATE_CHECKING

20 Début de vérification d'événement d'essaimage
21 Mise en mémoire tampon des données de température
22 Température < Température de base de la ruche (32,5°C, 90,5°F)
25 Température de la ruche mise en mémoire tampon < Température de base de la ruche
29 ÉVÉNEMENT D'ESSAIMAGE DÉTECTÉ

SWM_STATE_LOGGING

40 Événement d'essaimage détecté - début de l'enregistrement
41 Enregistrement continu des données de l'essaimage

SWM_STATE_WAITING

60 Enregistrement de l'événement d'essaimage terminé - début de l'attente - détection d'essaimage
61 Enregistrement de l'événement d'essaimage terminé - en attente

Info

Le déclencheur d'événement de température ne fonctionnera que si la position de l'appareil est attribuée à la partie supérieure ou inférieure de la couvée. Comme l'algorithme est vraiment destiné aux zones de couvée, cela évite les déclenchements intempestifs lorsque les appareils SwarmMinder sont situés ailleurs.

Note

Il est important de noter que tous les Événements de température ne sont pas des essaims. Dans certains cas, cela peut être la conséquence d'autres actions comme par exemple 1/ votre propre inspection ou 2/ un toit très mince et non isolé qui ne protège pas la ruche de la surchauffe du soleil => vous devriez penser à isoler.. 3/ la colonie se prépare à essaimer les jours précédents.

Nous apprenons encore sur toutes les circonstances et les tendances différentes qui pourraient survenir. Si vous souhaitez contribuer à construire cette connaissance et partager votre expérience avec nous, n'hésitez pas à nous envoyer un e-mail à l'adresse support.
